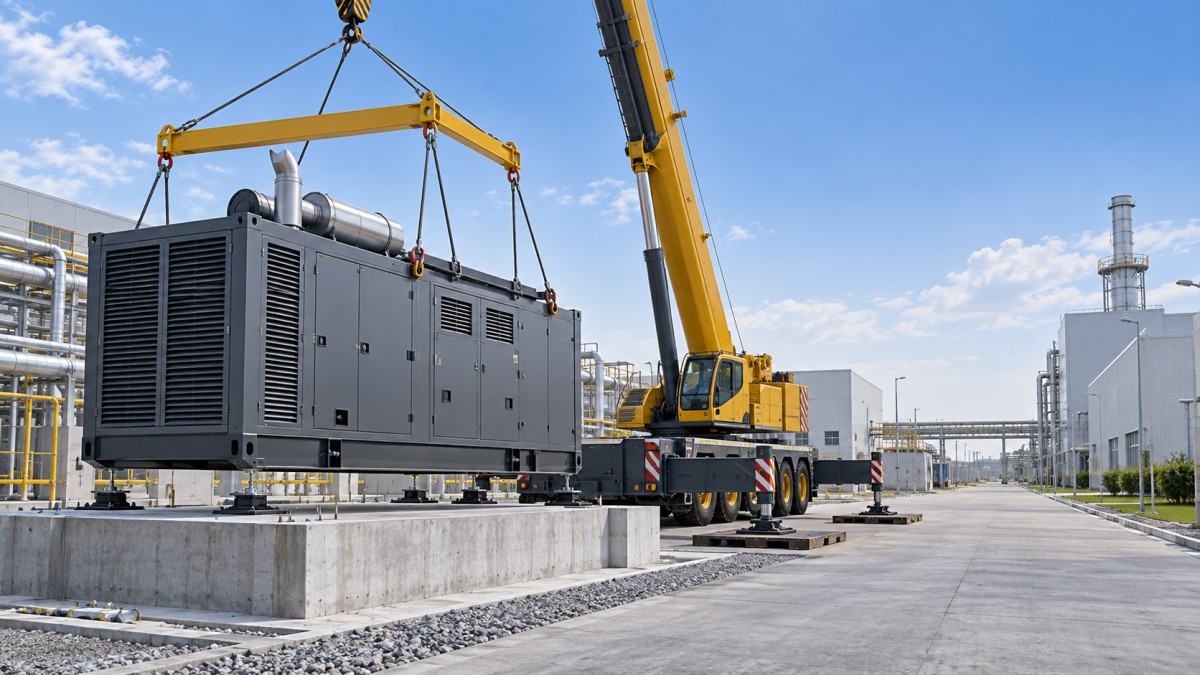

كيفية تجهيز وصول الرافعة لمجموعة توليد غازية بقدرة 1000 kW داخل حاوية

إن تجهيز وصول الرافعة لرفع مولد غاز مُعبّأ في حاوية بقدرة 1000kW ليس مهمة ينبغي تأجيلها حتى تصل شاحنة التسليم إلى البوابة. قد تبدو الوحدة المُعبّأة في حاوية بسيطة من بعيد، لكن خطة رفعها تعتمد على أكثر بكثير من القدرة الاسمية للمولد. فأبعاد الحاوية، ووزن الشحن الفعلي، وترتيب نقاط الرفع، وهندسة الموقع، ومدى وصول الرافعة، وحالة التربة، والمنشآت القريبة، كلها تؤثر في إمكانية إتمام التركيب بأمان ومن دون أعمال تصحيحية مكلفة.

بالنسبة للمشغلين، السؤال العملي بسيط: هل يمكن للرافعة الوصول، والتمركز، ورفع الوحدة ضمن مخطط تشغيلها، ووضعها على الأساس دون إجبار الطاقم على الارتجال؟ إذا كانت أي إجابة غير مؤكدة، فيجب حل تخطيط الوصول قبل أن يغادر المولد المصنع أو ساحة النقل.

ابدأ ببيانات الرفع الفعلية، لا بالتقديرات

أول وثيقة يجب طلبها هي معلومات الرفع المعتمدة لمولد الغاز المحدد المُعبّأ في حاوية. لا تختر رافعة بناءً على عبارة عامة فقط مثل «هذه وحدة بقدرة 1000 kW». فقد تكون لحاويتين بقدرات كهربائية متشابهة أوزان مختلفة بسبب تصميم الغلاف، أو المعالجة الصوتية، أو معدات التبريد، أو تخطيط خط الغاز، أو القواعد المساعدة، أو تكوين النقل.

ينبغي أن تتضمن حزمة الرفع الوزن الإجمالي للرفع، ومركز الثقل، ونقاط الرفع المعتمدة، وزوايا الحبال، وعارضة المباعدة المطلوبة إن وجدت، وأي قيود على الرفع من جانب واحد. يحتاج مقاول الرافعة إلى هذه المعلومات قبل إعداد خطة الرفع. وقد تتطلب وحدة يمكن رفعها بسهولة عند نصف قطر قصير رافعة أكبر بكثير عندما يأخذ المشغل في الاعتبار المسافة من الخط المركزي للرافعة إلى موضع الأساس النهائي.

من الأخطاء الشائعة استخدام السعة المعلنة للرافعة كنقطة اتخاذ القرار. تتغير سعة الرافعة وفقًا لطول الذراع، ونصف القطر، وتكوين الدعامات، والثقل الموازن، وتجهيز الموقع. وقد تكون رافعة موصوفة بأنها «كبيرة بما يكفي» في مكالمة هاتفية ذات سعة غير كافية عند نصف قطر العمل المطلوب. ينبغي لمشرف الرفع التحقق من مخطط الأحمال المعمول به، بما في ذلك وزن الخطافات، ومعدات الربط، وعوارض المباعدة، وملحقات الرفع الأخرى.

افحص المسار من الطريق العام إلى الأساس

يتكون وصول الرافعة فعليًا من مسارين: مسار النقل لحاوية المولد ومسار الرافعة لمعدات الرفع. قد يستخدمان المدخل نفسه، لكنهما غالبًا يحتاجان إلى خلوص ومساحة دوران مختلفين. راجع المسار شخصيًا حيثما أمكن. تفيد صور الأقمار الصناعية في التخطيط الأولي، لكنها نادرًا ما تكشف الأكتاف الرخوة، أو الكابلات المنخفضة، أو قنوات التصريف، أو المعدات المتوقفة، أو الأسوار المؤقتة، أو هندسة البوابات الضيقة.

تحقق من عرض البوابة وارتفاعها، وعرض الطرق الداخلية، ونصف قطر الدوران، وقيود الجسور أو العبارات، والخطوط العلوية، والأشجار، وحوامل الأنابيب، وأعمدة الإنارة، وبروزات المباني. قد يصبح فرع منخفض أو كابل يبدو غير ضار للشاحنة عائقًا خطيرًا بمجرد رفع الذراع. عند وجود خطوط كهربائية علوية، يجب على فريق الموقع المسؤول تحديد ترتيبات الخلوص والعزل المطلوبة وفقًا للقواعد المحلية وإجراءات مقاول الرفع. ولا ينبغي أبدًا التعامل مع ذلك باعتباره قرارًا يُتخذ في يوم الرفع.

ضع في الاعتبار أيضًا ما إذا كانت مقطورة التسليم تستطيع الرجوع إلى منطقة التفريغ. وإذا لم تستطع، فقد يلزم إجراء الرفع على مسافة أبعد من الأساس، مما يزيد نصف قطر الرافعة. ويمكن لهذا التغيير وحده أن يؤثر في اختيار الرافعة، وتجهيز الأرض، والتحكم في حركة المرور، وتكلفة التركيب.

اعتبر قدرة تحمل الأرض متطلبًا للرفع

السطح الذي يبدو مستويًا ليس بالضرورة مناسبًا لدعامات الرافعة. يجب أن تتحمل الأرض الأحمال المركزة للدعامات، وليس فقط وزن شاحنة متحركة. تستحق التربة التي تم ردمها مؤخرًا، والأرض المبللة، وأغطية الخنادق، وممرات المرافق تحت الأرض، وحواف الرصف، جميعها اهتمامًا خاصًا. يمكن أن تصبح الرافعة غير مستقرة حتى عندما يكون المولد نفسه ضمن سعة الرفع المقدرة.

يحدد مقاول الرافعة عادةً ردود أفعال الدعامات ومتطلبات الحصائر بعد اختيار الرافعة وتكوين الرفع. ثم ينبغي لمالك الموقع أو المقاول المدني تأكيد قدرة منطقة التجهيز المقترحة على تحمل تلك الأحمال. إذا وُجد أي شك، فاستعن بمهندس مدني أو جيوتقني مؤهل بدلًا من افتراض أن البلاطة الخرسانية أو منطقة الحصى المضغوط كافية. قد يحتاج طريق وصول مؤقت إلى تدعيم، بينما قد يحتاج الأساس الدائم إلى الحماية من أحمال الدعامات أثناء التركيب.

يستحق التصريف الاهتمام نفسه. فقد تصبح قاعدة الرافعة الجيدة غير موثوقة بعد هطول الأمطار إذا احتُجزت المياه بالقرب من الدعامات. وفي مواقع حقول النفط والمواقع الصناعية، قد يتأثر الوصول أيضًا بأعمال الحفر أو الخدمات المدفونة أو الأنابيب المؤقتة. حدد هذه الظروف بوضوح أثناء المعاينة الميدانية قبل الرفع.

خطط لمنطقة الوضع قبل وصول الرافعة

ينبغي أن يكون الأساس النهائي مكتملًا، وسهل الوصول إليه، ومحدد العلامات بوضوح. أكد أبعاده، ومنسوبه، وترتيب المراسي إن استُخدمت، والاتجاه الذي يجب أن تواجهه أبواب الخدمة، ولوحات التحكم، ووصلات العادم، ومداخل الكابلات، وأنابيب الغاز، وفتحات التهوية. إن تدوير الحاوية بعد وضعها ليس تصحيحًا بسيطًا. فقد يتطلب تعبئة رافعة مرة أخرى وقد يؤخر الأعمال الكهربائية وأعمال الغاز.

اترك مساحة عمل كافية حول الغلاف ليتمكن عمال الربط من إزالة الحبال بأمان، وليبدأ طاقم التركيب عمله. تجنب وضع المولد قريبًا جدًا من الجدران أو الخزانات أو خنادق الكابلات بحيث تصبح الصيانة الدورية صعبة لاحقًا. غالبًا ما يرث المشغلون عواقب التخطيط السيئ: أبواب وصول محجوبة، أو تدفق هواء مقيد للمبرد، أو عدم وجود مسار عملي لاستبدال مكوّن رئيسي.

قبل الرفع، اتفقوا على شخص واحد مخول بتوجيه التموضع النهائي. ينبغي أن يفهم هذا الشخص تخطيط الموقع وأن يكون على اتصال بمشرف الرفع. إشارات اليد وأجهزة اللاسلكي مفيدة، لكنها لا تغني عن رسم واضح للتموضع وإحاطة قبل الرفع.

نسق أعمال الرفع مع بقية تسلسل التركيب

عادةً ما يكون مولد غاز مُعبّأ في حاوية بقدرة 1000kW جزءًا من حزمة أوسع قد تشمل معدات تكييف الغاز، ولوحات المفاتيح الكهربائية، والمحولات، ومعدات استرداد الحرارة، وأنابيب الوقود، ومسارات العادم، ووصلات المراقبة عن بُعد. يمكن أن يختفي وصول الرافعة بسرعة بمجرد تركيب هذه العناصر. في العديد من المشاريع، ينبغي وضع الحاوية الرئيسية قبل أن تقيد القواعد المجاورة، أو حوامل الأنابيب، أو الأسوار، أو تنسيق المواقع الدائم، نطاق عمل الرافعة.

ينطبق هذا بشكل خاص عندما يستخدم الموقع عدة أصول للطاقة الموزعة. قد تكون للوحدات الأصغر متطلبات مناولة أكثر مرونة، لكنها لا تزال تحتاج إلى وصول مناسب للاستبدال والصيانة. بالنسبة للمشاريع التجارية والصناعية التي تدرس التوليد المشترك للحرارة والطاقة، يمكن ترتيب مولدات التوليد المشترك للحرارة والطاقة بالغاز الطبيعي 18-150kW كجزء من تخطيط طاقة مرحلي؛ والنقطة المهمة هي الحفاظ على ممرات الخدمة ومسارات الرفع بدلًا من ملء كل مساحة متاحة بالمعدات.

يمكن لمصنعي المعدات المساعدة في توضيح متطلبات الواجهات خلال مرحلة التخطيط. تجمع AMICO Gas Power بين تطوير معدات طاقة الغاز والهندسة النفطية وتطبيقات الطاقة الذكية، لذا ينبغي أن تشمل مناقشات التركيب ليس فقط موضع الحاوية، بل أيضًا الوصول الواقعي لأعمال الغاز والكهرباء والتبريد ونظام التحكم. رسومات الشركة المصنعة مفيدة، لكن يجب أن تعكس خطة الرفع النهائية الموقع الفعلي وطريقة مقاول الرافعة المختار.

استخدم قائمة تحقق قبل الرفع يمكن للفرق العمل بها

• أكد وزن رفع المولد الدقيق، ونقاط الرفع المعتمدة، ومركز الثقل، ومتطلبات معدات الربط.
• تحقق من سعة الرافعة عند نصف القطر المخطط، بما في ذلك كتلة الخطاف، والحبال، وعارضة المباعدة، وغيرها من معدات ما تحت الخطاف.
• افحص مسارات التسليم والرافعة بحثًا عن قيود الدوران، والعوائق العلوية، والأرض الرخوة، ومخاطر المرافق.
• أكد ظروف قدرة تحمل الأرض ومتطلبات حصائر الدعامات قبل تعبئة الرافعة.
• حدد اتجاه المولد وموضع الأساس النهائي، بما في ذلك خلوص جانب الخدمة.
• أبعد الأشخاص والمركبات غير الضرورية عن منطقة الرفع وحدد منطقة استبعاد خاضعة للرقابة.
• راجع الظروف الجوية، وخاصة الرياح والمطر وخطر البرق وانخفاض الرؤية.
• اعقد إحاطة قصيرة بشأن الرفع لكي يفهم موظفو النقل وعمال الربط ومشغلو الرافعة وممثلو الموقع التسلسل.

عادةً ما يكون إعداد الرافعة الأكثر أمانًا هو الذي يبدو خاليًا من الأحداث تقريبًا: مسار واضح، ودعامات ثابتة، ومعدات ربط موثقة، وعدم إعادة تموضع في اللحظة الأخيرة، وأساس جاهز لاستقبال الحاوية. إذا كانت الخطة تتطلب التخمين بشأن الوزن أو المدى أو حالة الأرض أو الخلوص، فتوقف وحل الأمر قبل التسليم. فهذا أسهل بكثير من تصحيح مشكلة بينما يكون المولد معلقًا فوق الموقع.
