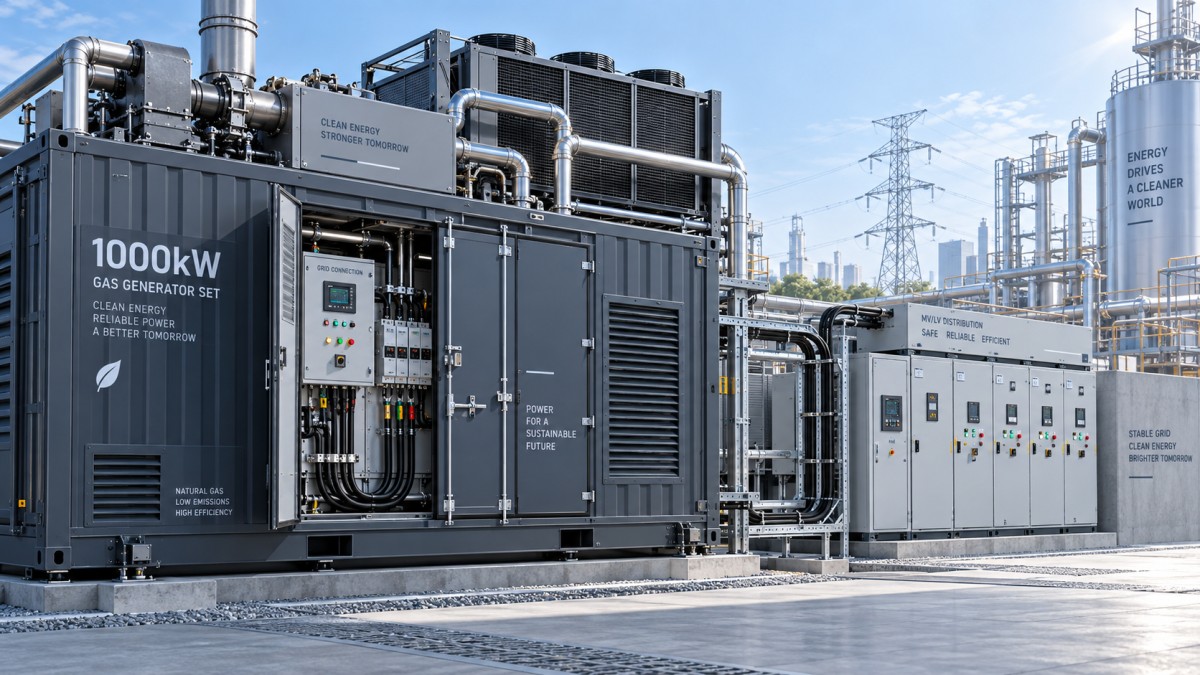

هل يمكن لمجموعة توليد غازية بقدرة 1000 kW ومركبة داخل حاوية الامتثال لقواعد مزامنة الشبكة؟

هل يمكن لـ مجموعة توليد غاز مُحَوْية بقدرة 1000kW أن تفي بقواعد مزامنة الشبكة الحديثة دون المساس بالاستقرار أو الكفاءة؟ بالنسبة للمقيّم الفني، الإجابة المختصرة هي نعم، ولكن فقط عندما تُصمَّم الحزمة كنظام محطة طاقة متكامل، وليس كمجرد محرك غاز ومولد كهربائي موضوعين داخل حاوية.

يعتمد التشغيل الناجح على التوازي مع الشبكة على أكثر من مجرد مطابقة الجهد والتردد وزاوية الطور عند القاطع. يجب أن تعمل وحدة تحكم مجموعة التوليد، ونظام إثارة المولد، ومنظّم محرك الغاز، ومرحلات الحماية، ومعدات التبديل، وواجهة المرفق، وفلسفة تشغيل الموقع معاً. قد تكون وحدة بقدرة 1000 kW قادرة تقنياً على المزامنة، ومع ذلك قد تفشل في مراجعة الربط بالشبكة إذا لم تتوافق إعدادات الحماية أو استجابة القدرة غير الفعالة أو الاتصالات أو منطق التشغيل الجزيري مع كود الشبكة المحلي.

المزامنة عملية إغلاق محكومة وليست ميزة منفردة

قبل أن يُغلق قاطع المولد على قضيب توصيل حي، يجب أن يتحقق نظام التحكم من أن جهد المولد وجهد القضيب والتردد وتسلسل الطور وزاوية الطور ضمن الحدود المسموح بها. تحدد نافذة الإغلاق الدقيقة جهة المرفق ومواصفات المشروع وعطالة المولد وزمن تشغيل القاطع والمزامِن المختار.

بالنسبة إلى مجموعة توليد غاز مُحَوْية بقدرة 1000kW، تتضمن المزامنة التلقائية عادةً ثلاث وظائف مترابطة:

• تنظيم السرعة: يضبط خرج المحرك بحيث يقترب تردد المولد من تردد الشبكة.
• التنظيم التلقائي للجهد: يتحكم في الإثارة لمواءمة جهد المولد وإدارة القدرة غير الفعالة بعد الإغلاق.
• التحقق من التزامن: يراقب فرق الجهد وتردد الانزلاق وزاوية الطور وتوقيت إغلاق القاطع.

لا ينبغي تقييم هذه الوظائف بشكل منفصل. فلا يمكن لمزامِن سريع أن يعوض حلقة سرعة غير مستقرة لمحرك الغاز، كما لا يستطيع AVR مضبوط جيداً حل مخطط تحكم بالقدرة غير الفعالة سيئ التنسيق. ينبغي للمراجعين الفنيين طلب البنية الكاملة لنظام التحكم، بما في ذلك طراز وحدة التحكم وواجهة المنظّم ووضع AVR وطريقة المزامنة وترتيب مرحلات الحماية.

ما الذي تتطلبه قواعد الشبكة عادةً

تختلف قواعد الربط بالشبكة حسب البلد وجهة المرفق ومستوى الجهد وما إذا كان التركيب يصدّر الطاقة. في مشاريع أمريكا الشمالية، قد تكون IEEE 1547 ومتطلبات الربط الخاصة بجهة المرفق ذات صلة. وقد تشير الأسواق الأخرى إلى ممارسات الحماية القائمة على IEC أو أكواد الشبكات الوطنية أو متطلبات شبكات التوزيع المحلية. يجب تحديد المعيار الواجب التطبيق أثناء هندسة المشروع؛ ولا ينبغي وصف أي مجموعة توليد مُحَوْية بأنها «متوافقة مع كود الشبكة» على نحو شامل دون تحديد الاختصاص القضائي المستهدف ووضع التشغيل.

ومع ذلك، تفحص معظم المراجعات مجموعة مألوفة من الوظائف:

• الحماية من زيادة/انخفاض الجهد وزيادة/انخفاض التردد
• تنسيق الحماية من زيادة التيار والقصر الكهربائي والعطل الأرضي
• حماية القدرة العكسية لمنع تشغيل المحرك بصورة غير مقصودة
• كشف فقدان الشبكة أو منع التشغيل الجزيري
• منطق انزياح المتجه أو معدل تغير التردد أو الفصل التحويلي عند الحاجة
• حماية التحقق من التزامن وإغلاق القاطع المحكوم
• التحكم في القدرة غير الفعالة أو معامل القدرة أو الجهد عند نقطة الربط المشترك
• تسجيل الأحداث والإنذارات والاتصالات عن بُعد لإشراف جهة المرفق

إن تصنيف 1000 kW لا يشكل بحد ذاته عائقاً أمام المزامنة. لكنه كبير بما يكفي لجعل الفصل غير المحكوم أو نقل الأحمال الضعيف أو خطوة القدرة غير الفعالة ملحوظة على مغذٍ توزيع ضعيف. لذا فإن نسبة القصر المحلي وممانعة المحول وسعة المغذي والتوليد الموزع القائم لا تقل أهمية عن لوحة بيانات مجموعة التوليد.

وضع التشغيل يغيّر الإجابة الهندسية

يجب أن يبدأ التقييم الفني بسؤال بسيط:ما المتوقع من المولد أن يفعله بعد مزامنته؟

خفض ذروة الحمل بسيط نسبياً عندما تبقى جهة المرفق المصدر المسيطر وتُضبط مجموعة التوليد على خرج kW ثابت أو حد لاستيراد الموقع. يجب أن يستجيب منظّم المحرك بسلاسة لأوامر الحمل، بينما يحافظ AVR على معامل القدرة المطلوب أو هدف kvar.

التشغيل الاحتياطي على التوازي يضيف متطلبات انتقالية. قد يحتاج النظام إلى تحويل بانتقال مغلق، وتحميل تدريجي، وتفريغ تدريجي، وفصل محكوم عن الشبكة. يصبح توقيت القاطع ومعدلات تدرج الحمل مهمين لأن الخطوات المفاجئة قد تسبب انحرافات في التردد أو فصلات قدرة عكسية أو تشغيل حماية غير مرغوب فيه.

تشغيل التصدير أكثر تطلباً. يجب أن تنظم المحطة بدقة القدرة الفعالة المصدّرة، وأن تمتثل لحدود جهة المرفق، وأن تثبت انتقائية الحماية. كما تصبح نقطة القياس مهمة: فالتحكم بالطاقة عند أطراف المولد ليس مماثلاً للتحكم بها عند نقطة الربط المشترك بعد المحول والأحمال المساعدة.

التشغيل الجزيري المتعمد هو الحالة الأكثر تعقيداً. إذا كان يجب أن يبقى مرفق ما مزوداً بالطاقة بعد انقطاع الشبكة، فإن أدوات التحكم تحتاج إلى تسلسل هندسي واضح لفصل الشبكة وفصل الأحمال واستعادة التردد والتحكم في الجهد ثم إعادة المزامنة لاحقاً. إن حزمة التوازي القياسية مع الشبكة ليست تلقائياً وحدة تحكم لشبكة مصغرة.

أين تفيد الحاوية وأين لا تفيد

يمكن للحاوية أن تحسن التكامل لأن مجموعة المحرك والمولد، وخزانة التحكم، ودائرة التبريد، والتهوية، ومنظومة الوقود، ومعدات التبديل المحلية تُجمع في بيئة مصنع محددة. وهذا يقلل من عدم اليقين في التوصيلات الميدانية وقد يجعل الاختبارات الوظيفية أكثر قابلية للتكرار. وهي مفيدة بشكل خاص لمنشآت حقول النفط النائية ومواقع الطاقة الموزعة والمشاريع التي يُدار فيها وقت التركيب بدقة.

لكن الغلاف وحده لا يحقق الجاهزية للشبكة. فقد تكون معدات الواجهة خارج الحاوية أو بجانبها هي العامل الحاسم: قياس جهة المرفق، ومحول رفع الجهد، ولوحة التوازي الرئيسية، وحماية نقطة الربط المشترك، ودائرة الفصل عن بُعد، وبوابة الاتصال، كلها تتطلب تصميماً خاصاً بالمشروع.

تستحق الضوابط البيئية أيضاً الاهتمام. عند خرج مستمر قدره 1000 kW، يؤثر تبديد الحرارة وجودة هواء الاحتراق والضغط الخلفي للعادم مباشرةً في استقرار المحرك. وفي التطبيقات الحساسة للانبعاثات أو المواقع المغلقة، ينبغي النظر إلى نظام العادم بالتوازي مع الامتثال الكهربائي. يمكن لترتيب معالجة العادم المتوافق بشكل صحيح أن يدعم أهداف التصاريح مع تجنب الضغط الخلفي المفرط الذي قد يقلل أداء المحرك المتاح.

أداء التحكم الذي ينبغي التحقق منه أثناء التقييم الفني

بدلاً من قبول عبارة عامة مفادها أن مجموعة التوليد «تدعم التشغيل على التوازي»، ينبغي للمقيّمين طلب إجابات موثقة عن أسئلة عملية. هل تستطيع وحدة التحكم إجراء إغلاق على قضيب غير مغذى بالطاقة وكذلك المزامنة مع قضيب حي؟ هل تدعم تقاسم الأحمال متساوي التردد، والتحكم بالتدلي، والتحكم بالحمل الأساسي، والتحكم بالاستيراد/التصدير؟ ما الإشارات الموصلة بأسلاك ثابتة، وأيها يعتمد على شبكة اتصال؟ ماذا يحدث إذا فشلت الاتصالات؟

يكتسب التحكم في وقود محرك الغاز أهمية مماثلة. فقد تختلف جودة الغاز الطبيعي بين خطوط الأنابيب ومصادر الغاز الحيوي وتدفقات الغاز المصاحب ومواقع الإنتاج الميدانية. وقد تؤثر التغيرات في رقم الميثان أو القيمة الحرارية أو الضغط في استقرار الاحتراق وقبول الحمل. وفي خدمة التوازي مع الشبكة، ينبغي أن يحافظ نظام الوقود واستراتيجية إدارة المحرك على استجابة kW مستقرة ضمن مواصفات الغاز المتوقعة، وليس فقط في ظروف الاختبار المثالية.

تعكس خبرة AMICO Gas Power في تقنيات التحكم بالطاقة الغازية، ومعدات توليد الغاز، وهندسة حقول النفط، وإدارة الطاقة الذكية، سبب وجوب مراجعة هذه الواجهات كنظام واحد. وعلى نطاق 1000 kW، تأتي أفضل نتيجة من مواءمة سلوك المحرك وأدوات التحكم الكهربائية وظروف الغاز في الموقع ودراسة الربط بالشبكة في وقت مبكر من عملية التصميم.

قائمة تحقق عملية للقبول

قبل اعتماد مجموعة توليد غاز مُحَوْية بقدرة 1000kW لمزامنة الشبكة، تأكد من توفر البنود التالية وكونها خاصة بالمشروع:

• مخطط أحادي الخط يوضح واجهة جهة المرفق والقواطع ومحولات التيار CTs ومحولات الجهد VTs والمحول والعدادات وأجهزة الحماية.
• دراسة تنسيق حماية تتضمن وظائف المرحلات وإعداداتها المقترحة.
• وثائق وحدة التحكم وAVR التي تغطي المزامنة والتحكم في kW/kvar وتقاسم الأحمال وسلوك الرجوع الاحتياطي.
• دراسة للشبكة تتناول مستوى الأعطال وارتفاع الجهد واعتبارات التوافقيات عند الاقتضاء وقوة المغذي.
• إجراء تشغيل محدد لاختبارات التحقق من الدوران واختبارات القضيب غير المغذى وأول مزامنة وتدرجات الأحمال واختبارات الفصل واختبارات الشهادة بحضور جهة المرفق.
• وصف تشغيلي يغطي التشغيل العادي على التوازي وفقدان جهة المرفق والفصل المخطط والإنذارات والإيقاف الطارئ وإعادة المزامنة.

أهم تمييز هو بين قدرة المعدات وتشغيل الموقع المعتمد. يمكن لمجموعة توليد غاز مُحَوْية مصممة هندسياً جيداً أن تتزامن بصورة موثوقة وتلبي القواعد المعمول بها، لكن الامتثال يُثبت على مستوى التركيب الكامل. وعندما تُعامل إعدادات التحكم وفلسفة الحماية وجودة الوقود ومتطلبات الشبكة كقرارات مترابطة، يمكن لحزمة توليد غاز بقدرة 1000 kW أن تصبح أصلاً مستقراً ومفيداً بدلاً من أن تكون خطراً صعباً للربط بالشبكة.
