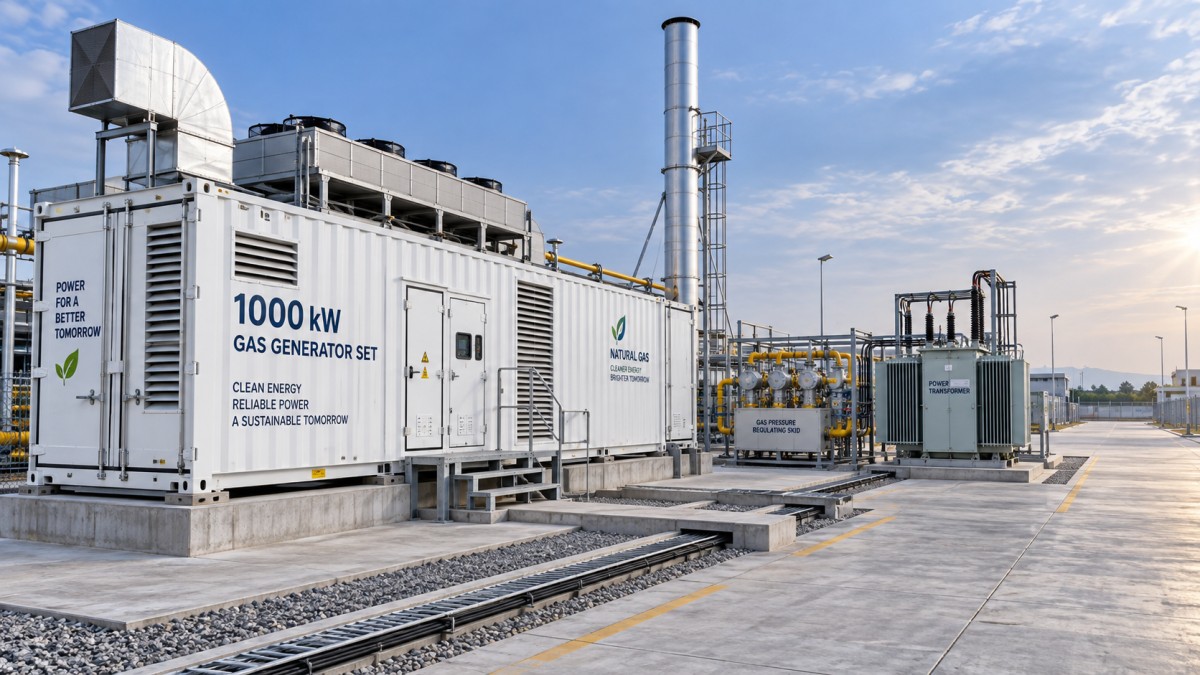

ما مساحة الموقع التي تتطلبها مجموعة توليد غازية مُحواة بقدرة 1000 kW؟

يتطلب تقييم المساحة اللازمة في الموقع لوحدة توليد غازية مُعبأة في حاوية بقدرة 1000kW أكثر بكثير من مجرد قراءة الأبعاد في رسم الحاوية. بالنسبة للمقيّمين الفنيين، تمثل الحاوية نفسها نقطة البداية فقط. ويجب أن تستوعب المساحة النهائية كذلك وصول أفراد الصيانة، وحركة هواء التبريد، ومسارات العادم، ومعدات تكييف الغاز، والربط الكهربائي، والفصل الوقائي من الحرائق، والاعتبارات العملية لنقل وحدة ثقيلة إلى الموقع.

في العديد من المشاريع الصناعية ومشاريع حقول النفط والطاقة الموزعة، لا يكون السؤال هو «هل ستناسب مجموعة التوليد المكان؟» بل «هل ستظل قابلة للوصول وآمنة وموثوقة بعد تركيب الأعمال المدنية والأنابيب وخنادق الكابلات والمنصات المساعدة؟». فقد يصبح المخطط الذي يبدو مدمجًا في رسم العرض صعب التشغيل عندما لا يمكن فتح الأبواب بالكامل، أو تعيد المشعات تدوير الهواء الساخن، أو تتعارض مدخنة العادم مع الهياكل المجاورة.

ابدأ بمساحة الحاوية، ولكن لا تتوقف عندها

تُركّب حزمة مولد غاز بقدرة 1000 kW عادةً داخل حاوية بطول 40 قدمًا أو غلاف عازل للصوت مُصمم خصيصًا بطول مماثل. وتبلغ أبعاد الحاوية القياسية بطول 40 قدمًا نحو 12.2 m طولًا و2.44 m عرضًا، مما يوفر مساحة فعلية تقارب 30 m². وقد يكون غلاف المولد عالي المكعب أو المصمم هندسيًا أعلى وأعرض قليلًا، حسب نظام التبريد والمعالجة الصوتية وترتيب معدات التبديل وتصميم مجموعة الغاز.

تصف هذه الأبعاد الوحدة القابلة للنقل، وليس منطقة التشغيل المطلوبة. وللتخطيط في المراحل المبكرة، ينبغي للمقيّمين تقسيم المشروع إلى ثلاث طبقات:

• مساحة المعدات: حاوية المولد وأي إطار قاعدة مدمج.
• حيز التشغيل: الخلوص اللازم للأبواب واللوحات ونقاط الفحص ومدخل الهواء وتصريف الهواء الساخن والصيانة الدورية.
• البنية التحتية للموقع: منصة الغاز، والمحولات، ومعدات التبديل، والمدخنة، ومسارات الكابلات، والتصريف، وطريق الوصول، وفصل السلامة.

عمليًا، قد تشغل حاوية بقدرة 1 MW نحو 30–35 m²، بينما تتوسع منطقة التركيب القابلة للتشغيل غالبًا إلى ما يقارب 100–200 m² أو أكثر. وتعتمد المساحة النهائية بدرجة كبيرة على ما إذا كانت المعدات المساعدة مدمجة داخل الغلاف أو مركبة بجواره أو موضوعة في ساحة معدات منفصلة.

يتحدد الخلوص وفقًا للصيانة، وليس المظهر

صُممت الحزمة المعبأة في حاوية لتقليل أعمال البناء، لكنها ليست مصممة لتُوضع ملاصقة لجدار أو تُحاط بسياج ضيق من جميع الجوانب. يحتاج أفراد الصيانة إلى الوصول إلى أبواب جانب المحرك ولوحات التحكم والبطاريات والمرشحات ومكونات التبريد والخزائن الكهربائية. وإذا كانت الصيانة الكبرى تتطلب إزالة رأس أسطوانة أو شاحن توربيني أو أحد مكونات المولد أو جزء من المشع، فيجب أن يوفر التركيب أيضًا مسار رفع عمليًا.

كقاعدة أولية، اترك مساحة عمل قابلة للوصول لا تقل عن 1.5–2 m على طول جوانب الصيانة. وعندما تفتح أبواب الغلاف إلى الخارج، تحقق من قوس فتحها في رسم الترتيب العام الخاص بالمورّد بدلًا من افتراض أن ممرًا قياسيًا كافٍ. وقد يحتاج الطرف الذي يحتوي على الخرج الكهربائي أو وصلة الغاز أو واجهة التحكم إلى مساحة إضافية لنصف قطر انحناء الكابلات وتشغيل الصمامات والوصول إلى اللوحات.

في المواقع التي ستُستخدم فيها رافعة شوكية أو رافعة متنقلة أو شاحنة صيانة، حافظ على مسار وصول خالٍ إلى الحاوية. ومن السهل إغفال ذلك في منصة حقل نفطي أو ساحة خدمات مصنع ذات تخطيط كثيف. قد يفي التركيب بحدود الخلوص الدنيا على الورق، ومع ذلك يجعل إجراء عمرة رئيسية أكثر تعطيلًا من اللازم.

يمكن أن تزيد التهوية المساحة المطلوبة للموقع

تطرح محركات الغاز كمية كبيرة من الحرارة. وفي التكوين المعبأ في حاوية، تُدار هذه الحرارة عبر تبريد المشعاعات أو مراوح التهوية أو فتحات دخول الهواء أو مجاري الهواء أو ترتيب تبريد عن بُعد. ويجب أن يظل مسار الهواء خاليًا من العوائق طوال العمر التشغيلي للمعدات.

قيّم موقع مدخل الهواء البارد وتصريف الهواء الساخن بعناية. فإذا سُحب هواء التصريف الساخن مجددًا نحو المدخل، يمكن أن ترتفع درجة الحرارة المحيطة داخل الغلاف، مما يقلل هامش خرج المحرك ويزيد الإجهاد على المكونات. وتؤثر المباني والجدران ومكدسات الحاويات والحواجز الصوتية واتجاه الرياح السائد المجاورة جميعها في هذه المخاطر.

عند تركيب مجموعة التوليد في ساحة محصورة، قد يكون المشع عن بُعد أو حل التبريد عبر مجاري الهواء أفضل. فهو يستخدم مساحة أكبر في الموقع ويضيف تعقيدًا إلى التركيب، لكنه قد يحل مشاكل إعادة تدوير الهواء التي لا يستطيع المخطط المدمج حلها. وينطبق المبدأ نفسه عند تشغيل عدة وحدات بالتوازي: ينبغي مراجعة تفاعل تدفقات الهواء بين الحاويات كجزء من مخطط المحطة الكلي.

خطط لمساحة المعدات خارج الحاوية

تتضمن بعض الحزم بقدرة 1000 kW العديد من المعدات المساعدة داخل الغلاف. بينما تعتمد حزم أخرى على معدات خارجية تُختار وفقًا لجودة الغاز والبنية الكهربائية ومدة التشغيل ومتطلبات الانبعاثات واللوائح المحلية. وينبغي للمقيّم طلب قائمة حدود البطارية مبكرًا، لأن هذه العناصر غالبًا هي التي تغير متطلبات الأرض.

إذا كان التكرار الكهربائي مهمًا، يمكن أن توفر عدة وحدات مولد غاز أصغر أحيانًا مخططًا أكثر مرونة من وحدة كبيرة واحدة. على سبيل المثال، يمكن لـمجموعة مولد غاز طبيعي بقدرة 500kW مُهيأة كوحدتين بقدرة 250 kW أن تدعم التحميل المرحلي وتخطيط الصيانة في التطبيقات المناسبة. ومع ذلك، لا تؤدي الوحدات المعيارية تلقائيًا إلى تقليل متطلبات المساحة: فقد تضيف مزيدًا من الخلوصات ووصلات الكابلات وواجهات تدفق الهواء. وينبغي أن يستند القرار إلى منحنى الحمل وأهداف التوافر وقيود الموقع، وليس إلى عدد الحاويات وحده.

تؤثر متطلبات الأساسات والوصول في المساحة المدنية

تتطلب حاوية المولد عادةً أساسًا مستويًا ومصممًا هندسيًا قادرًا على دعم كل من الوزن الساكن وأحمال التشغيل. ووفقًا لتصميم المورّد، قد يكون ذلك بلاطة خرسانية مسلحة أو أساسات شريطية أو عوارض فولاذية أو ترتيب دعم معتمد آخر. وينبغي أن يتضمن الأساس ترتيبات تصريف بحيث لا تتجمع المياه حول الأبواب أو مداخل الكابلات أو معدات الغاز.

إلى جانب القاعدة الخرسانية، يجب مراعاة النقل والتركيب. تصل مجموعة التوليد المعبأة في حاوية بطول 40 قدمًا كحمولة ثقيلة، ويجب أن يستوعب المسار من مدخل الموقع إلى القاعدة النهائية انعطاف المقطورة وقدرة تحمل الأرض والقيود العلوية وتموضع الرافعة. ويمكن لمسار تسليم صعب أن يفرض أعمالًا مؤقتة مكلفة حتى عندما تكون مساحة التشغيل النهائية صغيرة نسبيًا.

ينبغي تحديد حدود الضوضاء والعادم والسلامة مبكرًا

تساعد الحاويات العازلة للصوت على التحكم في ضوضاء المولد، لكنها لا تلغي الحاجة إلى تقييم الضوضاء على مستوى الموقع. ويمكن أن تؤثر فتحات السحب والتصريف ومخارج العادم وطنين المحولات والصوت المنعكس من الأسطح الصلبة في حدود الملكية. وإذا كان التركيب قريبًا من المكاتب أو المساكن أو غرف التحكم أو أماكن إقامة العاملين، فاحجز مساحة للحواجز أو أعد النظر في الاتجاه قبل بدء الإنشاء.

يجب أن يتبع فصل السلامة القوانين المحلية السارية ومواصفات المشروع وتعليمات الشركة المصنعة للمعدات. وينبغي أن تظل أنابيب الغاز وأجهزة الإيقاف الطارئ قابلة للوصول. ويجب توجيه مخارج العادم بعيدًا عن مداخل الهواء والمناطق المشغولة والمواد القابلة للاحتراق. وقد يؤثر كشف الحريق وإيقافات الطوارئ ومنطق إيقاف التهوية وتصنيف المناطق الخطرة أيضًا في أماكن وضع المعدات الداعمة.

مخصص تخطيط عملي للتقييم الفني

بالنسبة لدراسة جدوى أولية، من المعقول البدء بجسم حاوية بحجم يقارب 12 m × 2.5 m، ثم تخصيص ممرات عمل حول الغلاف ومناطق مخصصة للمعدات المساعدة. وغالبًا ما تكون منطقة معدات مستطيلة بأبعاد تقارب 15–18 m في 8–12 m نقطة بداية أكثر واقعية من مساحة الحاوية البالغة 30 m² وحدها. وهذه ليست أبعادًا هندسية نهائية؛ إذ يمكن أن تزيدها بصورة كبيرة حلول التبريد عن بُعد ووحدات المولد المتعددة وموضع المحول وحدود الضوضاء الصارمة وقواعد الحريق المحلية.

النهج الأكثر موثوقية هو الحصول على رسم الترتيب العام للمورّد، وتوزيع الوزن، ومخطط التهوية، وتفاصيل وصلة الغاز، والمخطط الكهربائي أحادي الخط، ومتطلبات وصول الصيانة. وتُعد خبرة AMICO في التحكم بالطاقة الغازية ومعدات توليد الغاز وهندسة حقول النفط وتطبيقات الطاقة الموزعة ذات صلة خاصة عندما يتعين على المولد التفاعل مع غاز الحقل والأحمال المتغيرة وظروف التشغيل عن بُعد.

في النهاية، فإن الحجم المناسب للموقع لوحدة توليد غازية مُعبأة في حاوية بقدرة 1000kW هو المساحة المطلوبة للتشغيل الموثوق، وليس فقط المساحة اللازمة لوضع حاوية. وعادةً ما يحقق المخطط الذي يحمي تدفق الهواء ويحافظ على إمكانية الوصول للصيانة ويترك مجالًا لتوصيلات كهربائية وغازية آمنة نتيجة مشروع أكثر قابلية للتنبؤ بكثير من مخطط مُحسّن فقط لأصغر مساحة ممكنة.
