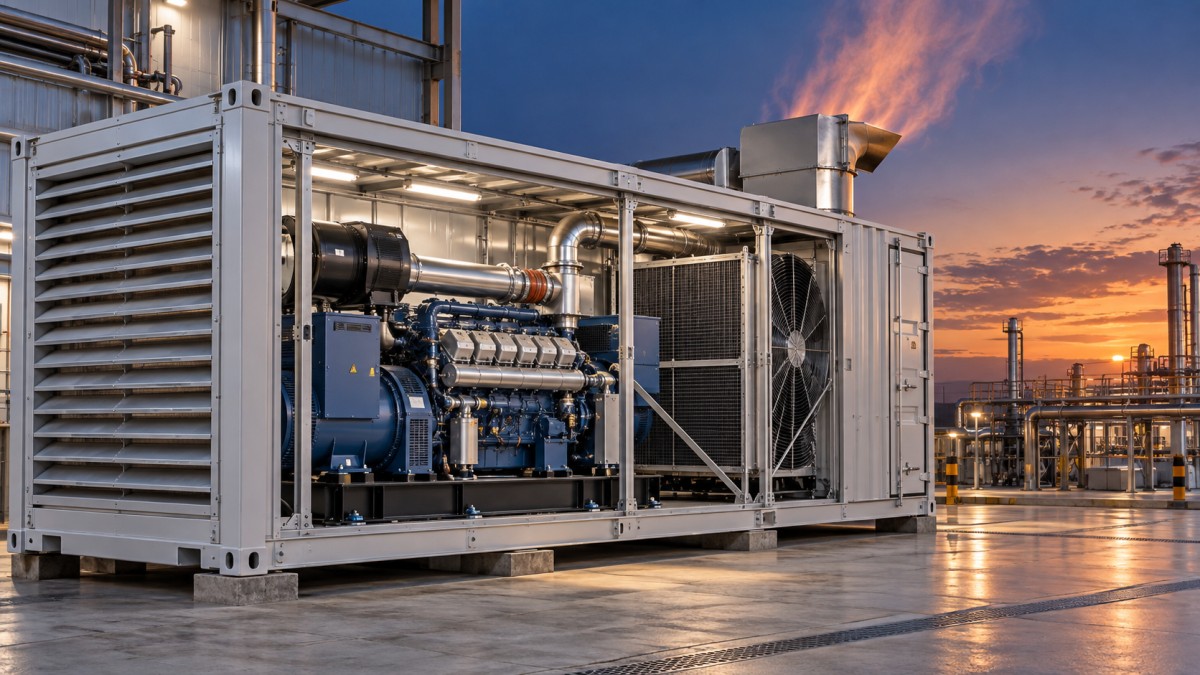

ما أسباب ارتفاع درجات الحرارة داخل الحاوية في مجموعة مولدات غاز بقدرة 300 كيلوواط؟

إن ارتفاع درجة الحرارة داخل الحاوية في مجموعة مولد غاز بقدرة 300 kW ليس مجرد مشكلة «ارتفاع حرارة المحرك». فقد تصبح الحاوية شديدة السخونة حتى عندما تظل درجة حرارة سائل التبريد ضمن الحدود المسموح بها، كما قد ترتفع حرارة المحرك بينما يظهر مستشعر درجة حرارة الغلاف قراءة طبيعية. ويُعد هذا التمييز مهماً لأن الإجراء التصحيحي يختلف: إذ تشير إحدى الحالتين إلى مشكلة في طرد الحرارة من المحرك والمبرّد، بينما تشير الأخرى غالباً إلى التهوية، أو قصر مسار تدفق الهواء، أو تسرب العادم، أو ظروف الموقع.

بالنسبة إلى مجموعة مولد غاز مُحَوْسبة بقدرة 300 kW، يجب التعامل مع الحرارة غير الطبيعية داخل الغلاف باعتبارها تحذيراً تشغيلياً لا مجرد إزعاج. تسرّع درجات الحرارة المرتفعة تدهور عزل الكابلات، ووحدات التحكم، ومكونات البطارية، والخراطيم المطاطية، ومواد تخفيف الضوضاء، وأختام نظام الغاز. كما يمكن أن تقلل هامش تبريد المولد الكهربائي، وترفع درجة حرارة هواء السحب، وتؤدي إلى خفض القدرة أو الإيقاف الوقائي.

ابدأ بتحديد درجة الحرارة المرتفعة فعلياً

قبل تغيير إعدادات المروحة أو فتح أبواب الوصول، قارن القراءات ذات الصلة:

• درجة حرارة مخرج سائل تبريد المحرك: تشير إلى ما إذا كانت دائرة تبريد المحرك تطرد الحرارة بفعالية.
• درجة الحرارة الداخلية للحاوية: تشير إلى ما إذا كان الهواء الساخن يُزال من الغلاف.
• درجات حرارة هواء مدخل ومخرج المبرّد: تكشف ما إذا كان المبرّد يستقبل هواءً بارداً بما يكفي وينقل الحرارة إلى تيار هواء الطرد.
• درجة حرارة هواء سحب المحرك: تساعد في بيان ما إذا كان المحرك يسحب هواءً ساخناً معاد تدويره.
• درجة حرارة ملفات أو محامل المولد الكهربائي: يمكن أن تحدد مشكلة تبريد موضعية حتى لو بدت درجة الحرارة العامة للحاوية مقبولة.

يشير ارتفاع درجة حرارة سائل التبريد بالتزامن مع ارتفاع درجة حرارة الحاوية عادةً إلى عدم كفاية استخراج الحرارة. أما قراءة سائل التبريد الطبيعية مع ارتفاع درجة حرارة الغلاف فتشير في الغالب إلى ضعف تهوية حيز المعدات، أو تسرب حرارة العادم، أو وجود عائق حول مسار تصريف الهواء الساخن. كما ينبغي التحقق من أي قراءة غير طبيعية لمستشعر واحد باستخدام مقياس حرارة يدوي أو مستشعر مستقل قبل إجراء تدخل كبير.

تقييد حركة الهواء هو السبب الأكثر شيوعاً

تعتمد مجموعات التوليد المُحَوْسبة على مسار هواء مُتحكم به: يدخل الهواء النقي عبر فتحات السحب ذات الريش، ويمر فوق المحرك والمولد الكهربائي والمعدات المساعدة، ثم يُسحب عبر نظام المبرّد أو يُطرد منه. وإذا تقيّد هذا المسار في أي نقطة، تتراكم الحرارة داخل الغلاف.

تشمل القيود الشائعة انسداد فتحات السحب، والشبكات المحملة بالغبار، وشبكات الحشرات التالفة، وزعانف المبرّد المسدودة، وقنوات الهواء المرنة المنهارة، وألواح تخفيف الضوضاء التي انفصلت إلى مسار تدفق الهواء. في مواقع حقول النفط أو غاز المكبات أو المواقع الزراعية أو الغاز الحيوي كثيرة الغبار، يمكن أن يتراكم التلوث بسرعة. ويُعد الغبار الناعم والبقايا الزيتية مشكلة خاصة لأنهما يلتصقان بزعانف المبرّد ويقللان كلاً من حجم الهواء ومساحة نقل الحرارة.

يجب ألا يقتصر تنظيف المبرّد على السطح المرئي من باب الوصول. فغالباً ما تُدفع المخلفات إلى داخل القلب وتُحتجز بين المبرّد، ومبرّد هواء الشحن، ومبرّد الزيت، أو الحاجز الواقي. واتجاه التنظيف مهم: حيثما أمكن، ينبغي تطبيق الهواء أو الماء من الجانب الأنظف باتجاه الجانب الأكثر اتساخاً، وبضغط منخفض بما يكفي لتجنب ثني الزعانف. ويمكن للزعانف المنحنية وأس surfaces القلب التالفة أن تقيد تدفق الهواء بقدر فعالية الأوساخ نفسها.

يمكن أن ينخفض تدفق الهواء أيضاً بسبب مشكلة في المروحة. فقد يؤدي سير مفكوك، أو نظام دفع منزلق، أو دوران غير صحيح للمروحة بعد أعمال كهربائية، أو شفرات تالفة، أو تعطل قابض المروحة، أو أعطال التحكم في المروحة متغيرة السرعة إلى بقاء المحرك عاملاً ظاهرياً مع انخفاض قدرة التبريد. وينبغي تقييم أداء المروحة وفق حركة الهواء الفعلية واستجابة درجة الحرارة، وليس فقط بناءً على دوران المروحة.

إعادة تدوير الهواء الساخن قد تعطل مبرّداً سليماً في غير ذلك

يحتاج المبرّد إلى هواء محيط بارد. وإذا سُحب الهواء الساخن المطرود منه عائداً نحو فتحات السحب، فإن المجموعة تبرد نفسها مراراً بهواء يزداد سخونة تدريجياً. وهذا سبب متكرر لارتفاع درجات حرارة الحاوية بعد تغييرات التركيب، خصوصاً عندما تكون الوحدة قريبة من جدار، أو داخل مظلة مغلقة جزئياً، أو تحت سقف منخفض، أو بجانب مولد آخر.

لا تكون إعادة التدوير واضحة دائماً من الفحص البصري. فقد يبدو مسار الطرد مفتوحاً، لكن اتجاه الرياح أو المنشآت القريبة أو خنادق الكابلات أو الحواجز الصوتية أو المعدات المجاورة قد تعيد توجيه الهواء الساخن نحو المدخل. وتُعد قياسات درجة الحرارة عند فتحة المدخل أكثر فائدة من الافتراضات. وإذا كان هواء المدخل أدفأ بشكل ملحوظ من الهواء المحيط المحيط أثناء تشغيل المولد، فينبغي التحقيق في إعادة التدوير.

تُعد الأختام المحيطة بقناة طرد المبرّد مهمة بالقدر نفسه. ففي تصميم الحاوية، يجب أن تدفع مروحة المبرّد الهواء الساخن إلى الخارج بدلاً من السماح له بالانتشار داخل الغلاف. وتخلق الفجوات حول إطار المبرّد، أو الأختام المطاطية التالفة، أو الألواح المفكوكة، أو أبواب الصيانة غير المحكمة الإغلاق مساراً تجاوزياً. وعندئذٍ تسحب المروحة بعض هواء طردها عائداً عبر الحاوية، مما يرفع درجة الحرارة الداخلية ويقلل قدرة التبريد الفعالة للمبرّد.

ارتفاع درجة الحرارة المحيطة يقلل هامش التبريد المتاح

يطرد نظام التبريد الحرارة وفقاً للفرق بين درجة حرارة سائل التبريد ودرجة حرارة الهواء الداخل. وعندما ترتفع درجة الحرارة المحيطة، يصبح هذا الفرق أصغر. وقد يتسبب حمل المولد نفسه الذي يكون مستقراً خلال صباح بارد في إطلاق إنذار الغلاف بعد الظهر دون وجود أي عطل ميكانيكي.

ويضيف الارتفاع عن سطح البحر قيداً آخر. فالهواء الأقل كثافة يحمل حرارة أقل بعيداً، بينما يمكن للرطوبة العالية واكتساب الحرارة الشمسية أن يزيدا من سوء ظروف الغلاف. وقد تكون درجة حرارة الهواء الداخلية لحاوية معرضة مباشرة لأشعة الشمس أعلى بكثير من وحدة موضوعة في الظل، لا سيما إذا تضرر عزل السقف أو مسار التهوية.

لا تتمثل الاستجابة العملية في افتراض أن المجموعة تتمتع بقدرة ثابتة قدرها 300 kW في جميع ظروف الموقع. ينبغي للمشغلين تأكيد ظروف الحرارة المحيطة والارتفاع المسموح بها للتركيب بالرجوع إلى وثائق المولد، ثم مقارنة حمل التشغيل الفعلي بهذه الحدود. وإذا ظهرت المشكلة فقط أثناء الطقس الحار أو عند الحمل الأقصى، فمن المرجح أن تكون مشكلة هامش تبريد وليست عطلاً متقطعاً في المستشعر.

يجب عدم إغفال أعطال التبريد من جانب المحرك

إذا كانت درجتا حرارة سائل التبريد والحاوية ترتفعان معاً، فافحص دائرة تبريد المحرك كنظام متكامل. إذ يمكن لانخفاض مستوى سائل التبريد، أو تركيزه غير الصحيح، أو احتباس الهواء في الدائرة، أو منظم حرارة لا يفتح بالكامل، أو مضخة مياه ضعيفة، أو خراطيم متسربة، أو مبادل حراري مقيد أن تقلل جميعها إزالة الحرارة.

تُعد كيمياء سائل التبريد مهمة بقدر كمية سائل التبريد. فقد يؤدي خلط التركيبات غير المتوافقة أو التزويد المتكرر بالماء غير المعالج إلى تشجيع التكلس والتآكل والترسبات داخل المبرّد وممرات المحرك. ولا يمكن دائماً تحديد هذه القيود الداخلية بالنظر إلى قلب المبرّد الخارجي. وقد يشير فرق درجة الحرارة عبر المبرّد الذي يكون صغيراً بشكل غير معتاد تحت الحمل إلى ضعف انتقال الحرارة، بينما قد يشير الفرق الكبير المصحوب بدرجة حرارة سائل تبريد مرتفعة بشكل مفرط بصورة أقوى إلى عدم كفاية تدفق الهواء.

تضيف محركات الغاز اعتباراً آخر: إذ يمكن لجودة الاحتراق أن تضيف حملاً حرارياً إلى نظام التبريد. قد يؤدي توقيت الإشعال غير الصحيح، أو التحكم الضعيف أو غير المستقر في خليط الهواء والوقود، أو سوء تنظيم ضغط الغاز، أو عدم كفاية جودة الغاز، أو اختلال الاشتعال في الأسطوانات إلى درجات حرارة عادم غير طبيعية وزيادة الإجهاد الحراري. لا تثبت درجة حرارة الحاوية المرتفعة وحدها وجود مشكلة احتراق، لكن ارتفاع درجة حرارة العادم، أو عدم استقرار تقبل الحمل، أو إنذارات الطرق، أو اختلال درجة الحرارة بين الأسطوانات يستدعي فحص نظام التحكم بالمحرك.

تسربات العادم تسخن الحاوية مباشرةً

يُعد تسرب العادم داخل الغلاف سبباً خطيراً وأحياناً مُقللاً من شأنه لارتفاع درجة حرارة الحاوية. فالتسربات عند وصلات المشعب، أو منفاخ التمدد، أو توصيلات الشاحن التوربيني، أو حشيات الفلنجات، أو الأجزاء المرنة تطلق غازاً شديد السخونة إلى حيز المعدات. وإلى جانب تسخين الحاوية، تمثل تسربات العادم مخاطر الحريق وسلامة الأفراد وأول أكسيد الكربون.

تشمل العلامات تغير اللون الموضعي، ولفائف العزل التالفة، ورائحة العادم النفاذة، وترسبات السخام حول الوصلات، والضوضاء غير الطبيعية، أو نقطة ساخنة قرب مسار العادم. يجب إجراء الفحص باستخدام ضوابط السلامة المناسبة؛ إذ تظل مكونات العادم خطرة لفترة طويلة بعد الإيقاف. لا تستخدم لف العزل المؤقت كإصلاح أساسي لوصلة متسربة. يجب إصلاح مصدر التسرب أو الحشية التالفة أو الجزء المتشقق أو أداة التثبيت المفكوكة.

يمكن للمعدات الكهربائية والمساعدة أن تُنشئ جيوب حرارة موضعية

لا ينشأ كل إنذار لدرجة الحرارة من المحرك. إذ يمكن لنهايات الكابلات المفكوكة، والدوائر المساعدة المحملة فوق طاقتها، والموصلات التي تتعطل، وأعطال شاحن البطارية، وخزائن التحكم ضعيفة التهوية، وقيود تبريد المولد الكهربائي أن تُنشئ حرارة مركزة داخل الحاوية. ويُعد التصوير الحراري مفيداً بعد استقرار المجموعة تحت الحمل لأنه يستطيع تحديد الأطراف الساخنة، وقضبان التوصيل شديدة السخونة، والنقاط الساخنة في الخزائن التي قد لا يكشفها الفحص البصري العادي.

تستحق حجرات البطاريات الاهتمام. إذ يقصر ارتفاع درجة الحرارة المحيطة عمر البطارية، بينما قد تولد أعطال شحن البطارية حرارة إضافية. تأكد من خلو فتحات تهوية الحجرة ومن عدم انسداد أي ترتيب لتدفق الهواء في غرفة البطارية أثناء الصيانة أو تعديلات العزل الصوتي.

تواجه الوحدات المجمعة الأصغر مبادئ إدارة الهواء الأساسية نفسها. فعلى سبيل المثال، لا تزال مجموعة مولد بقدرة 120-140 kW مستخدمة في خدمة الغاز الحيوي تتطلب فصلاً واضحاً بين مدخل الهواء النقي وطرد هواء المبرّد. ولا يجعل التصنيف الأقل تخطيط تدفق الهواء السيئ غير ضار؛ بل يغير فقط الحمل الحراري وحجم الهامش المتاح.

تسلسل عملي لاستكشاف الأعطال وإصلاحها

عند حدوث الإنذار، سجّل الحمل ودرجة الحرارة المحيطة ودرجة حرارة سائل التبريد ودرجة حرارة هواء السحب ودرجة حرارة الحاوية وحالة المروحة ووقت الإنذار قبل تخفيف حمل المجموعة، إذا سمحت إجراءات التشغيل الآمن بذلك. فالمنحنى الزمني أكثر إفادة من قيمة معزولة. دوّن ما إذا كانت المشكلة تظهر فور تطبيق الحمل، أو بعد التشغيل لفترة طويلة فقط، أو عند حمل معين فقط، أو خلال ظروف جوية محددة فقط.

بعد ذلك، افحص التركيب الخارجي: الخلوص حول فتحات السحب والطرد، والعوائق الناتجة عن الجدران أو السقف، وعلامات إعادة تدوير الهواء الساخن، وتراكم المخلفات. ثم انتقل إلى الداخل لفحص فتحات الريش، والمرشحات، وقلب المبرّد، ونظام دفع المروحة، وأختام القنوات، وحالة ألواح الوصول. وإذا كان تدفق الهواء مرضياً، فقيّم مستوى سائل التبريد وحالته، وأداء المبرّد والمبادل الحراري، وسلامة العادم، وبيانات تشغيل المحرك.

تجنب الحل المختصر الشائع المتمثل في ترك أبواب الغلاف مفتوحة كحل دائم. فقد يخفض الباب المفتوح درجة حرارة الحاوية المقاسة مؤقتاً، لكنه يتجاوز نمط تدفق الهواء المصمم، ويعرض المعدات الكهربائية للغبار والرطوبة، ويضعف الأداء الصوتي، وقد يخفي العطل الفعلي. وهو مفيد فقط كملاحظة تشخيصية مضبوطة، وليس كإصلاح.

تعتمد درجة حرارة الحاوية المستقرة على نظام متوافق: أسطح نقل حرارة نظيفة، وتدفق هواء كافٍ من المروحة، ومسار طرد محكم الإغلاق، ومدخل هواء نقي غير معاق، ودائرة تبريد محرك سليمة، وتركيب لا يعيد تدوير حرارته الخاصة. وعندما يتم فحص هذه العناصر بالتسلسل، يصبح عزل إنذارات درجات الحرارة المفرطة أسهل بكثير مما لو انصب الاهتمام على المبرّد وحده.
