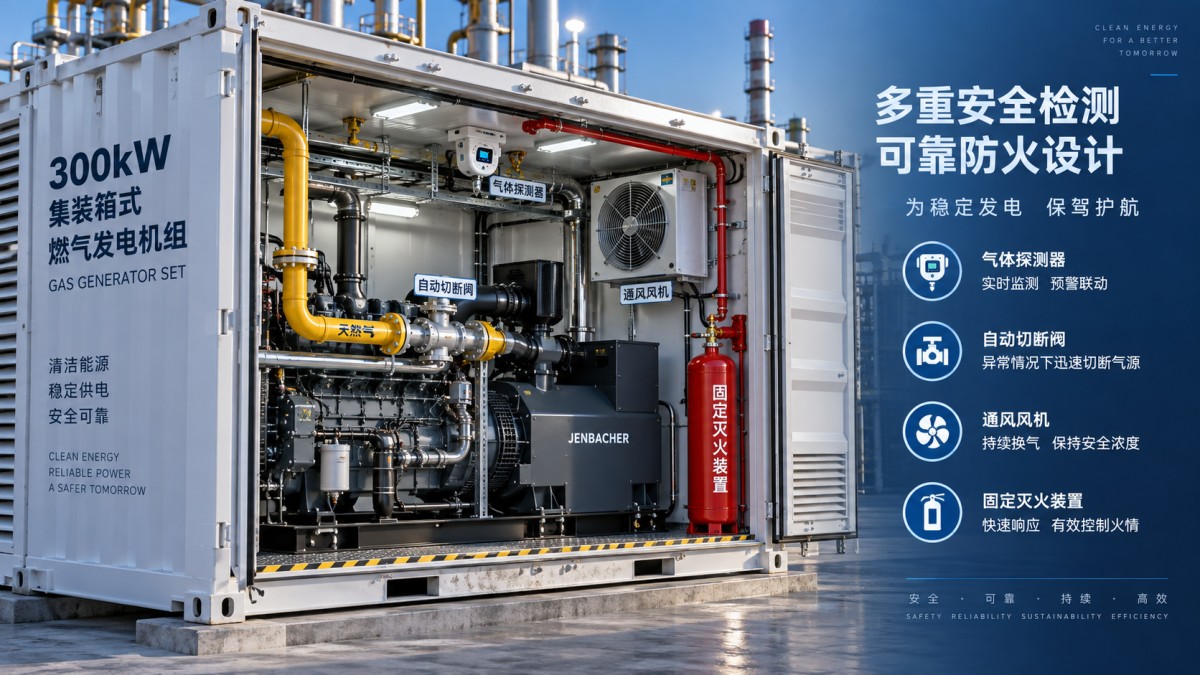

فحوصات السلامة من الحرائق لمجموعة مولدات غاز بقدرة 300 kW داخل حاوية

لا ينبغي التعامل مع مجموعة مولدات الغاز المعبأة في حاوية بقدرة 300 kW كوحدة ديزل تقليدية موضوعة داخل غلاف مقاوم للعوامل الجوية. تنشأ مخاطر الحريق الرئيسية فيها من تفاعل غاز الوقود ومصادر الاشتعال والأسطح الساخنة والتهوية القسرية والمعدات الكهربائية والحجم المغلق نفسه. ولذلك لا يكون فحص السلامة من الحرائق فعالاً إلا عندما يتحقق من كيفية عمل هذه الأنظمة معاً، وليس عندما يقتصر على التأكد من وجود طفايات الحريق وبقاء ملصقات التحذير مقروءة.

بالنسبة إلى مجموعة مولدات غاز معبأة في حاوية بقدرة 300kW، فإن أهم استنتاج للسلامة بسيط: يجب أن تعمل احتواءات الغاز والتهوية والكشف والعزل التلقائي والإيقاف الطارئ كسلسلة حماية واحدة. وقد يؤدي تعطل أي حلقة منها إلى بقاء خليط غاز-هواء قابل للاشتعال داخل الحاوية، حتى عندما يبدو أن المحرك والمولد ونظام التحكم يعملون بشكل طبيعي.

ابدأ بحدود نظام غاز الوقود، وليس بالمحرك

تتمثل الأولوية الأولى للفحص في مسار الغاز الكامل من وصلة الموقع إلى منظومة غاز المحرك. ويشمل ذلك صمام العزل اليدوي العلوي، ومعدات تنظيم الضغط، والموصلات المرنة عند تركيبها، والفلاتر، وصمامات الإغلاق اللولبية، ووصلات الأنابيب، ومكونات إدخال الغاز الموجودة على جانب المحرك. وينبغي أن يؤكد الفحص كلاً من السلامة الميكانيكية والسلوك الصحيح الآمن عند التعطل.

يتطلب الضرر الظاهر والتآكل والتركيبات المفكوكة والأنابيب غير المدعومة والخراطيم المرنة المتدهورة وأدلة التعديلات غير المصرح بها اهتماماً فورياً. ويلزم توخي عناية خاصة حول الوصلات الملولبة وأجسام الصمامات ونقاط قياس الضغط والانتقالات بين الأنابيب الصلبة والمكونات المثبتة على المحرك، إذ يمكن أن تؤثر الاهتزازات تدريجياً في هذه المواقع.

ينبغي إجراء فحص للكشف عن التسرب باستخدام طريقة متوافقة مع نظام الغاز وإجراءات الموقع. لا يُقبل اختبار التسرب باللهب المكشوف مطلقاً. ولا يقتصر الهدف على تحديد تسرب نشط أثناء فحص ساكن؛ بل يشمل أيضاً التحقق مما إذا كانت منظومة الغاز تحافظ على الضغط بالشكل المناسب بعد العزل، وما إذا كانت الصمامات الآلية تُغلق بالكامل عند إزالة إشارة التحكم عنها.

يستحق منطق الإغلاق تدقيقاً أكبر من الحالة المادية للصمام. عند إنذار كشف الغاز، أو أمر الإيقاف الطارئ، أو إشارة الحريق، أو فقدان طاقة التحكم، أو تعثر المحرك، ينبغي أن تنتقل صمامات الوقود المطلوبة إلى حالتها الآمنة المحددة. ويجب أن يتوافق التسلسل الدقيق مع وصف التحكم المعتمد ومتطلبات السلامة من الحرائق المحلية. إن الصمام الذي يبدو مغلقاً ولكنه لا يوفر عزلاً فعالاً يمثل عيباً خفياً ذا عواقب جسيمة.

التهوية وظيفة للتحكم في الحرائق

غالباً ما تُراجع تهوية الحاوية باعتبارها مسألة تبريد للمحرك، لكنها تمثل أيضاً وسيلة للتحكم في الأجواء الخطرة. يجب فحص مداخل الهواء النقي وفتحات التصريف ومراوح التهوية والمخمدات واللوفرات ومسارات الهواء كنظام واحد. إذ يمكن لشبكات السحب المسدودة، وشفرات المراوح التالفة، والمخمدات العالقة، وتراكم الغبار المفرط، أو ترتيبات القنوات المعدلة أن تقلل حركة الهواء وتسمح بتجمع الغاز في جيوب داخل الغلاف.

ينبغي أن يثبت الفحص أن التهوية تبدأ في النقطة المقصودة ضمن تسلسل التشغيل، وتظل متاحة في ظروف التشغيل التي يحددها تصميم المولد. وعندما يستخدم الغلاف تطهيراً قبل البدء، فيجب اختبار تسلسل التطهير وجهاز إثبات تدفق الهواء وإذن البدء وفقاً لإجراء الشركة المصنعة. ولا يمثل مؤقت التطهير وحده دليلاً كافياً على السلامة إذا لم توجد إشارة موثوقة إلى أن مسار التهوية مفتوح بالفعل وأن الهواء يتحرك خلاله.

تُعد سلوكيات الغاز مهمة عند اختيار مواقع الكواشف وتفسير القراءات. فالغاز الطبيعي الغني بالميثان أخف من الهواء وقد يتجمع في النقاط المرتفعة أو أسفل هيكل السقف أو في المساحات العلوية ضعيفة التهوية. أما الأنظمة المرتبطة بـ LPG فتتصرف بشكل مختلف، لأن البخار المتسرب قد يتجمع عند المستويات المنخفضة. ولذلك ينبغي أن تحكم مواصفات الوقود والهندسة الداخلية للغلاف مواضع الكواشف، بدلاً من مخطط عام منسوخ من تركيب آخر.

يجب أن يؤدي كشف الغاز إلى استجابة مثبتة

لا يشكل الكاشف وسيلة حماية كاملة ما لم يكن معايراً ومثبتاً في الموقع الصحيح ومزوداً بالطاقة ومرتبطاً بإجراءات محددة. وينبغي أن يحدد سجل الفحص نوع الكاشف وغاز أو طريقة المعايرة ونقاط الضبط وتاريخ المعايرة ونتيجة الاختبار الوظيفي والمخرجات التي تبدأ عند كل مستوى إنذار.

قد تشمل إجراءات الحماية النموذجية إنذاراً صوتياً ومرئياً محلياً، وتعثر المحرك، وإغلاق صمامات إيقاف الغاز، وتشغيل التهوية، وإرسال إنذار عن بُعد، ومنع إعادة التشغيل إلى حين استيفاء شروط إعادة الضبط. وتكون الاستجابة المطلوبة خاصة بالموقع والتصميم؛ ولا ينبغي افتراضها من ملصق العرض الموجود على الكاشف.

الاختبار الوظيفي أكثر قيمة من ملاحظة ضوء حالة سليم. وينبغي أن يتحقق الاختبار من السلسلة الكاملة: استجابة الكاشف، ومدخل وحدة التحكم، وإعلان الإنذار، وعزل الوقود، وإيقاف المحرك عند الحاجة، والإشارة عن بُعد إذا كانت متصلة. ويجب توثيق أي تجاوز أو مدخل معطل أو فصل متجاوز أو إشارة عن بُعد غير موصولة والتحكم فيه. وتمثل التجاوزات المؤقتة خطراً خاصاً أثناء الصيانة، لأنها قد تظل فعالة بعد انتهاء العمل.

تحكم في مصادر الاشتعال داخل الحاوية

يمثل نظام عادم المحرك سطحاً ساخناً واضحاً، لكنه ليس مصدر الاشتعال الوحيد. يمكن أن تصبح الأطراف الكهربائية وأنظمة البطاريات ومكونات المولد الكهربائي وسخانات علبة المرافق والشواحن والمرحلات وعزل الكابلات التالف ومسارات التفريغ الساكن ذات صلة عند وجود غاز قابل للاحتراق. ولذلك ينبغي أن تجمع فحوصات الحريق بين الفحص الميكانيكي والكهربائي.

تحقق من أن عزل العادم وواقياته مثبتان بإحكام وغير متضررين وخاليان من التلوث. فقد يشتعل الزيت أو الغبار أو بقايا العزل أو المواد القابلة للاحتراق المستندة إلى مكونات العادم أو القريبة منها بصورة مستقلة عن تسرب الغاز. افحص الأجزاء المرنة للعادم والمشابك والحواجز الحرارية واختراقات السقف وحالة أي كسوة عزل للعادم. وقد يشير الضرر الحراري في الأسلاك القريبة أو تغير لون الطلاء أو سجل الإنذارات المتكرر إلى مشكلة كامنة في التركيب أو تدفق الهواء.

يجب أن تبقى الأغلفة الكهربائية مغلقة ومحكمة الإغلاق بالشكل الصحيح لبيئتها المقصودة، وخالية من الرطوبة أو التكثف أو تراكم الغبار أو الموصلات المفكوكة. ويجب حماية مداخل الكابلات من التآكل وألا تضر بحواجز الحاوية ضد الطقس أو الحريق. وتتطلب حجرات البطاريات عناية خاصة: فقد تؤدي الأطراف المفكوكة والتثبيت غير الكافي والعزل التالف وأعطال الشحن إلى مخاطر القوس الكهربائي أو ارتفاع الحرارة.

ينبغي فحص الربط والتأريض وفقاً للتصميم الكهربائي للمشروع. لا يمنع نظام التأريض الصحيح كل سيناريوهات الحريق، لكنه يدعم إزالة الأعطال ويقلل المخاطر المرتبطة بالأجزاء الموصلة المكشوفة والأعطال الكهربائية. كما يجب أن تتوافق ترتيبات تأريض محايد المولد مع نظام التوزيع الأوسع؛ إذ قد تؤدي تعديلات الموقع العشوائية إلى إخفاقات في الحماية.

يجب أن تتوافق معدات إخماد الحريق مع مخاطر الحاوية

ينبغي فحص ترتيبات الحماية من الحريق في الحاوية مقابل تصميم المشروع المعتمد واللوائح المحلية السارية. وتكون طفايات الحريق المحمولة مفيدة للحرائق في بدايتها فقط عندما تظل إمكانية الوصول آمنة. وهي لا تحل محل الكشف الثابت أو الإيقاف أو التحكم في التهوية أو الإخماد التلقائي عندما تكون هذه التدابير مطلوبة بموجب تصميم التركيب.

عند تركيب نظام إخماد ثابت، افحص حالة الأسطوانة وكمية مادة الإخماد أو مؤشر الضغط ودوائر الإطلاق ومحطات الإطلاق اليدوي وفوهات التفريغ والأنابيب وأجهزة التحذير وحالة تعطيل النظام. يجب ألا تُطلى الفوهات أو تُحجب أو يُعاد توجيهها أو تُسد بالكابلات والمعدات المركبة لاحقاً. وقد يكون نظام الإخماد سليماً من الناحية التقنية ولكنه غير فعال إذا لم تعمل فتحات الغلاف أو مخمدات التهوية أو إجراءات عزل الوقود بالتسلسل المطلوب.

كما تهم أبواب الحريق وأبواب الأفراد واختراقات الكابلات وفتحات الخدمة. إذ يمكن للاختراقات المفتوحة أن تسمح بانتشار الدخان أو اللهب وأن تقلل فعالية بعض أنظمة الإغراق الكلي. وينبغي فحص أختام الأبواب ومغلقاتها ومزالجها وأجهزة الخروج الطارئ وإمكانية الوصول إلى المخارج كجزء من الفحص نفسه، لا كتفاصيل منفصلة للأعمال المدنية.

ينبغي أن يميز اختبار الإيقاف الطارئ بين التعثر الآمن والتوقف غير الآمن

لا تُعد نتيجة كافية أن يوقف جهاز الإيقاف الطارئ المحرك لكنه يترك مسار الوقود مزوداً بالطاقة أو يفشل في إرسال الإنذار. ينبغي اختبار كل نقطة إيقاف طارئ من حيث سهولة الوصول إليها وتعريفها وحالتها المادية واستجابة التحكم وإجراء الاستعادة. ويجب أن يؤكد الاختبار ما إذا كان أمر الإيقاف يغلق صمامات الوقود ويوقف الاشتعال وإمداد الوقود ويفتح أو يفصل خرج المولد وفقاً للتصميم وينشط الإنذارات ويمنع إعادة التشغيل غير المقصودة.

تكتسب حالة إعادة التشغيل أهمية مماثلة. بعد الإيقاف الطارئ أو إنذار الغاز، ينبغي أن تتطلب المجموعة تحقيقاً متعمداً وإعادة ضبط وفقاً لفلسفة التحكم. وقد تؤدي إعادة التشغيل التلقائية دون تأكيد زوال الحالة الخطرة إلى إدخال مصدر اشتعال مجدداً إلى غلاف غير آمن.

بالنسبة للتركيبات التي تغذي أحمالاً أساسية، يجب تنسيق منطق الإيقاف مع استراتيجية استمرارية الطاقة في الموقع. يتناول NFPA 37 محركات الاحتراق الثابتة والتركيبات المرتبطة بها، بينما قد يكون NFPA 110 ذا صلة عندما يشكل المولد جزءاً من نظام طاقة طوارئ أو احتياطي. وقد ينطبق NFPA 72 على واجهات إنذار الحريق، ويحكم NFPA 10 طفايات الحريق المحمولة. ولا تحل هذه المراجع محل متطلبات البناء والحريق والكهرباء وتركيب الغاز والجهات المختصة المحلية. وتبقى الولاية القضائية المعمول بها ووثائق المشروع المعتمدة حاسمة.

استخدم سجلات الفحص لتحديد العيوب المتكررة

يتجاوز سجل السلامة من الحرائق المفيد مجرد وضع علامة «ناجح» أو «فاشل» على العناصر. فهو يحدد وسم المعدات وطريقة الفحص وحالة الاختبار ونتيجة الإنذار أو التعثر ووصف العيب ومسؤول الإجراء التصحيحي وتاريخ الإكمال وأي إجراء تحكمي تعويضي مستخدم ما دام العيب مفتوحاً. وينبغي مراجعة الأعطال المتكررة، مثل إنذارات تدفق الهواء المنخفض أو انحراف الكاشف أو التركيبات المتسربة أو التعثرات الكاذبة أو السخونة الزائدة المتكررة للعادم، باعتبارها أنماطاً بدلاً من إغلاقها كحوادث منفصلة.

ينبغي أن تتبع فترات الفحص تعليمات الشركة المصنعة ومتطلبات نظام الحريق المركب وواجب التشغيل وجودة الوقود وظروف الموقع والالتزامات القانونية. يحتاج التركيب المترب أو البعيد أو عالي الاهتزاز إلى وتيرة صيانة مختلفة عن وحدة احتياطية نظيفة داخلية. إن عنصر التحكم الأساسي ليس فترة زمنية موحدة، بل دليل موثق على أن كل وظيفة سلامة قد فُحصت واختُبرت بوتيرة تبررها المخاطر.

يصبح الانضباط نفسه أكثر أهمية مع تجميع قدرة توليد الغاز. فعلى سبيل المثال، يطرح ترتيب متعدد الوحدات مثل تكوين مجموعة مولدات الغاز الطبيعي بقدرة 1000kW أسئلة إضافية حول مجمعات الغاز المشتركة وتأثيرات التهوية المشتركة ومنطق الإيقاف المنسق وفصل مناطق الحريق. لا تغير السعة مبادئ السلامة الأساسية؛ لكنها تزيد من أهمية التحقق من الواجهات بين الوحدات.

لا تكون مجموعة المولدات المعبأة في حاوية آمنة من الحريق إلا عندما تظل أنظمة الحماية فيها فعالة في ظل ظروف الأعطال الواقعية. ولذلك فإن نتيجة الفحص الأكثر قابلية للدفاع عنها ليست «المعدات موجودة»، بل دليل موثق على أن كشف الغاز والتهوية وعزل الوقود والحماية الكهربائية وواجهات الإخماد والإيقاف الطارئ تعمل معاً قبل أن يتحول التسرب إلى حريق أو انفجار.
