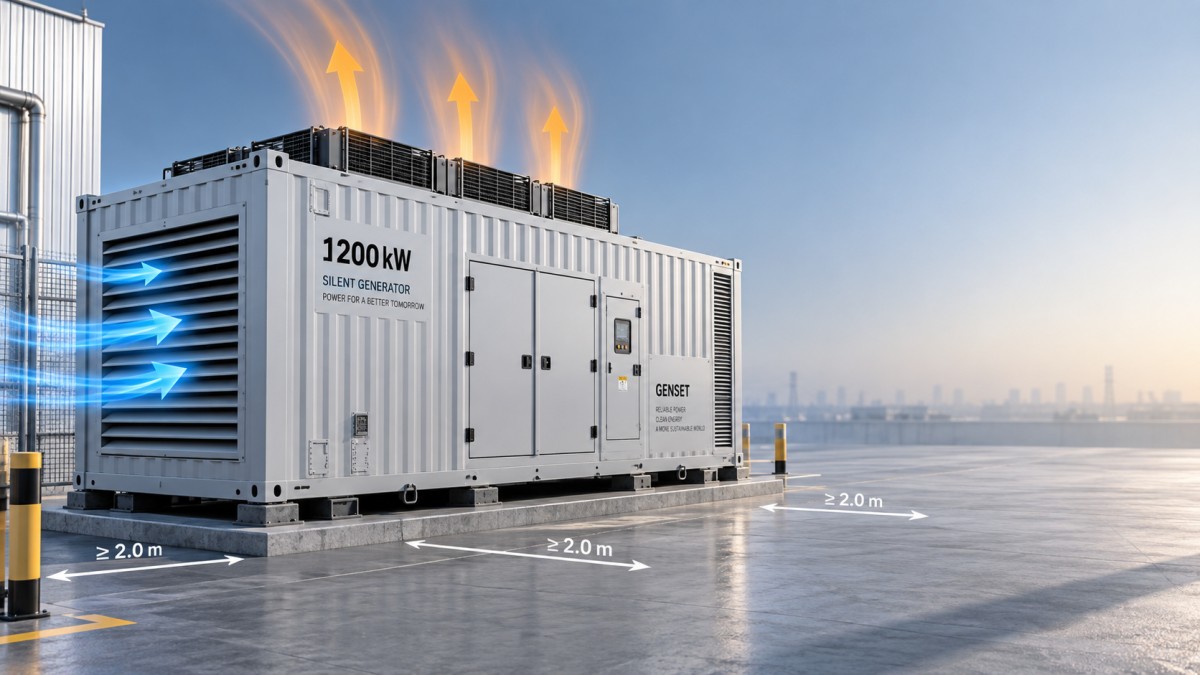

كيفية منع ارتفاع درجة الحرارة داخل حاوية مولد صامت بقدرة 1200 kW

إن ارتفاع الحرارة داخل حاوية مولد صامت بقدرة 1200 kW ليس مجرد مشكلة بسيطة تتعلق براحة تشغيل الماكينة. فعندما ترتفع درجة حرارة الحاوية إلى ما يتجاوز نطاق التشغيل الفعال لنظام التبريد، قد يلاحظ المشغلون ارتفاع درجة حرارة ماء غلاف المحرك، وانخفاض القدرة الإنتاجية، وتكرار إنذارات الإيقاف، وارتفاع حرارة المولد الكهربائي، وتدهورًا متسارعًا للخراطيم والأسلاك والعزل ومكونات التحكم.

بالنسبة لمجموعة صامتة بقدرة 1200kW، لا يتمثل الهدف العملي ببساطة في جعل الحاوية أكثر برودة. بل يتمثل في الحفاظ على مسار مضبوط لهواء الاحتراق، وهواء تصريف الردياتير، وتهوية غرفة المعدات، مع منع الهواء الساخن من الدوران عائدًا إلى الوحدة. تنشأ معظم مشكلات ارتفاع الحرارة المستمرة عن مسار تدفق هواء تم تقييده أو تجاوزه أو إعادة تدويره دون قصد.

ابدأ بالفصل بين تبريد المحرك وتهوية الحاوية

غالبًا ما يتعامل المشغلون مع كل إنذار لارتفاع الحرارة على أنه مشكلة في الردياتير. لكن في الحاوية الصامتة، يكون ردياتير المحرك ونظام تهوية الحاوية مرتبطين، إلا أن لكل منهما وظيفة مختلفة. يزيل الردياتير الحرارة من سائل التبريد. بينما يزيل تدفق الهواء في الحاوية الحرارة المطرودة من الردياتير وسطح المحرك وحماية العادم والمولد الكهربائي والمعدات الكهربائية.

لا يمكن لردياتير نظيف أن يعوض فتحات سحب أو تصريف غير كافية. وبالمثل، فإن زيادة سرعة المروحة لن تحل مشكلة مسار تصريف سيئ التصميم. إذا ظل الهواء الساخن الخارج من الردياتير محبوسًا بالقرب من المخرج، أو إذا أمكنه التدفق عائدًا نحو فتحات السحب، فستبدأ دائرة التبريد تدريجيًا في سحب هواء أكثر سخونة. قد يعمل المولد بشكل مقبول عند الأحمال المنخفضة، لكنه قد يسخن بشكل مفرط بعد فترة مستمرة من الحمل العالي.

ابدأ بفحص أساسي لتدفق الهواء أثناء تشغيل مجموعة التوليد تحت حمل فعلي. تأكد من مكان دخول الهواء إلى الحاوية، وكيفية مروره عبر منطقة المحرك والمولد الكهربائي، ومكان خروجه. يجب أن يكون مسار التصريف مباشرًا وخاليًا من العوائق. يمكن للهياكل المؤقتة في الموقع، والحواجز الصوتية، والحاويات القريبة، والجدران، والمواد المكدسة، أو مظلة المعدات المغلقة أن تعطل جميعها المسار المقصود.

انتبه بشكل خاص إلى المساحة المحيطة بتصريف الردياتير. تحرك الوحدة الصامتة الكبيرة حجمًا كبيرًا من الهواء. وقد يبدو المخرج مفتوحًا بصريًا، لكنه قد يظل قريبًا جدًا من جدار أو سقف، مما يسمح بتراكم هواء التصريف الساخن وعودته عبر فتحات السحب.

افحص الظروف التي تتغير مع ارتفاع الحمل ودرجة الحرارة المحيطة

قد تبدو الحاوية بحالة جيدة أثناء اختبار قصير دون حمل، لكنها قد تفشل أثناء التشغيل بعد الظهر أو عندما تحمل الماكينة حملًا كهربائيًا عاليًا وثابتًا. تزداد الحرارة المطرودة مع زيادة القدرة، بينما تقلل درجة الحرارة المحيطة المرتفعة فرق درجات الحرارة المتاح للتبريد. ويكشف هذا المزيج القيود التي لم تكن واضحة أثناء التشغيل التجريبي.

سجل الاتجاهات بدلًا من الاعتماد فقط على إنذار الإيقاف النهائي. تشمل ملاحظات التشغيل المفيدة ما يلي:

• درجة حرارة سائل التبريد عند بدء التشغيل، وأثناء قبول الحمل، وبعد التشغيل المستمر.
• درجة حرارة هواء الحاوية بالقرب من المحرك والمولد الكهربائي وخزانة التحكم وجانب السحب وجانب تصريف الردياتير.
• درجة الحرارة المحيطة خارج الحاوية، خاصة بالقرب من مدخل الهواء النقي.
• مستوى الحمل ومدته عند بدء ارتفاع درجة الحرارة.
• تشغيل المروحة، وموضع الشفرات، وحالة مروحة التهوية، وأي ضوضاء أو اهتزاز غير معتاد للمروحة.
• ما إذا كانت المشكلة تحدث فقط بعد التشغيل على التوازي، أو بعد تغير مفاجئ في الحمل، أو في ظروف رياح معينة.

النمط مهم. قد يشير الارتفاع السريع في درجة الحرارة فور تطبيق الحمل إلى عدم كفاية تدفق الهواء، أو تعطل مروحة التبريد، أو انخفاض مستوى سائل التبريد، أو عطل في نظام التحكم. أما الارتفاع البطيء على مدى عدة ساعات فيشير غالبًا إلى إعادة تدوير الهواء، أو اتساخ أسطح نقل الحرارة، أو مسار تهوية لا يستطيع طرد الحرارة باستمرار. إذا ارتفعت الحرارة في الأيام الحارة فقط، فيجب الاهتمام مبكرًا بدرجة حرارة هواء السحب وإعادة تدوير هواء التصريف.

لا تغفل فقدان الضغط عبر كواتم الصوت والشفرات والمرشحات

تحقق الحاويات الصامتة خفض الضوضاء من خلال الشفرات الصوتية والحواجز ومسارات امتصاص الصوت وأحيانًا مخففات تهوية إضافية. هذه المكونات ضرورية، لكن كلًا منها يضيف مقاومة لتدفق الهواء. كما يمكن لشبكات الغبار والشبكات المانعة للحشرات وأغطية الحماية من الطقس ووسائط الترشيح المضافة لاحقًا أن تزيد من التقييد.

من الأخطاء التشغيلية الشائعة تحسين الحماية من الغبار أو خفض الضوضاء بإضافة شبك أو إغلاق الشفرات دون إعادة تقييم سعة التهوية. وقد تكون النتيجة حاوية تبدو نظيفة ولكنها تعاني من تدفق هواء غير كافٍ تحت الحمل الكامل. وينطبق الخطر نفسه عندما تتدلى المواد الصوتية التالفة داخل ممر هواء، أو عندما ينجذب العزل المفكك نحو مروحة، أو عندما يتراكم الطلاء ورذاذ الزيت والغبار على شفرات فتحات التهوية.

افحص مكونات المدخل والمخرج من الجانبين. ابحث عن مساحة مفتوحة محجوبة، أو شفرات مثنية، أو حواجز منفصلة، أو حطام متراكم، أو أختام تحركت إلى مسار تدفق الهواء. تأكد من أن الشفرات المزودة بمحرك تفتح بالكامل في الظروف التي يحددها نظام التحكم. قد يكون من الصعب ملاحظة شفرة تفتح جزئيًا فقط أثناء جولة فحص سريعة، لكنها قد تقلل بشكل ملموس من التهوية المتاحة.

حافظ على دائرة التبريد، لكن شخّصها ضمن السياق

تظل صيانة نظام التبريد ضرورية. تأكد من مستوى سائل التبريد وخليطه، وافحص وجود تسربات خارجية، وتحقق من حالة السير وشده عند الاقتضاء، وحافظ على زعانف الردياتير خالية من الغبار وطبقة الزيت والحشرات والحطام. نظف الزعانف بعناية وبالاتجاه الصحيح لإزالة التلوث بدلًا من دفعه إلى عمق القلب. يمكن للزعانف المثنية، والترسبات الداخلية، والخراطيم المتدهورة، وغطاء الضغط الضعيف، والثرموستات الذي لا يفتح بشكل سليم أن تقلل جميعها من انتقال الحرارة.

ومع ذلك، لا ينبغي اعتبار دائرة تبريد نظيفة سببًا لإنهاء التحقيق. فإذا كان الردياتير يطرد الحرارة إلى حاوية لا تستطيع تصريفها، فستظل درجة حرارة سائل التبريد في ارتفاع. يمكن أن تساعد مقارنة درجة حرارة هواء السحب بدرجة حرارة الهواء حول مخرج الردياتير على التمييز بين مشكلة في جانب الردياتير ومشكلة في جانب الحاوية. وتشير الزيادة الكبيرة في حرارة الهواء المحيط بمنطقة التصريف، وخاصة مع عودة الهواء الساخن نحو المدخل، إلى مشكلة في التهوية والتخطيط بدلًا من كيمياء سائل التبريد وحدها.

بالنسبة للوحدات العاملة بالغاز، تستحق درجة حرارة هواء الاحتراق الاهتمام أيضًا. يمكن أن تؤثر درجة حرارة هواء السحب المرتفعة في هوامش تشغيل المحرك، وقد تغير طريقة إدارة نظام التحكم بالمحرك لخليط الوقود والهواء. يمكن لنظام الاحتراق الفقير ذي الحلقة المغلقة أن يدعم التشغيل المضبوط، لكنه لا يلغي الحاجة إلى الحفاظ على هواء السحب ضمن الظروف التي تسمح بها الشركة المصنعة للمحرك.

في مجموعة موضوعة داخل حاوية مثلمجموعة توليد غاز داخل حاوية بقدرة 1200kW، تجعل الأبعاد الكلية للحاوية وتصميم التهوية المدمج مسافات الخلوص في الموقع مهمة بشكل خاص. يمكن تهيئة الوحدة بشكل صحيح عند التسليم، ثم تتعرض لارتفاع الحرارة بعد وضعها في مساحة ضيقة، أو تحت مظلة منخفضة، أو بجوار معدات أخرى تطرد هواءً ساخنًا إلى المنطقة نفسها.

افحص نظام العادم باعتباره مصدرًا لحرارة الحاوية

يحمل عادم المحرك حملًا حراريًا مرتفعًا. في الحاوية الصامتة، يجب فحص أنابيب العادم والأجزاء المرنة ووصلات كاتم الصوت ووصلات التمدد والعزل كجزء من أي تحقيق في ارتفاع الحرارة. يمكن للعزل التالف أو المفقود أن يرفع درجة الحرارة الموضعية للحاوية بشكل حاد، لا سيما حول أسلاك التحكم وأنظمة البطاريات ومناطق الوصول للصيانة.

يتطلب تسرب العادم اهتمامًا فوريًا. فهو يضيف حرارة إلى الحاوية، وقد يؤثر في سلامة الأفراد، ويمكن أن يشوه قراءات الحرارة بالقرب من المستشعرات أو ضفائر الأسلاك. افحص وجود تغير في اللون أو علامات سخام أو مشابك مفكوكة أو وصلات تالفة أو تغليف عازل متضرر أو أضرار حرارية بالمكونات القريبة. لا تفترض أن مدخنة عادم خارجية تلغي المشكلة؛ إذ يمكن لقسم غير معزول داخل الحاوية أن يفرض حملًا حراريًا موضعيًا كبيرًا.

تأكد أيضًا من أن مسار العادم لم يُعدّل بطريقة تزيد الضغط الخلفي أو تضع مخرج مدخنة ساخنًا بالقرب من مداخل التهوية. فقد تتفاقم مشكلة التبريد حينئذٍ بسبب انخفاض أداء المحرك أو ارتفاع حرارة هواء السحب.

استخدم نظام التحكم لتحديد أحداث الحرارة، لا لمجرد إعادة ضبطها

تعد حماية الإيقاف التلقائي ذات قيمة، لكن إعادة ضبط الإنذارات بشكل متكرر قد تخفي عطلًا آخذًا في التطور. راجع تسلسل الإنذارات: يجب النظر معًا إلى درجة حرارة سائل التبريد، ودرجة حرارة الحاوية، وتعطل المروحة، وانخفاض مستوى سائل التبريد، وانخفاض ضغط الزيت، وتغيرات الحمل. إن إيقافًا بسبب ارتفاع الحرارة يتبع عطل مروحة التهوية له مسار معالجة مختلف عن إيقاف يحدث بينما تعمل جميع المراوح بصورة طبيعية.

تحقق من حالة المستشعرات والأسلاك قبل استبدال المكونات الأكبر. فقد ينتج عن وصلة مفكوكة أو انحراف في المستشعر أو ضفيرة تالفة قراءات مضللة، لكن التعامل مع كل إنذار باعتباره خطأ في أجهزة القياس ينطوي على مخاطرة مماثلة. قارن قيم لوحة التحكم بقياسات محلية مأخوذة بعناية عندما تسمح إجراءات السلامة بذلك. والغرض هو تحديد ما إذا كانت المشكلة حقيقية، وأين تبدأ، وكيف تتطور.

تحتاج وظائف البدء التلقائي والتشغيل على التوازي أيضًا إلى مراجعة تشغيلية. إذا قبلت الوحدة الحمل بسرعة كبيرة بعد البدء، أو إذا كانت عدة مولدات تطرد الحرارة إلى منطقة مغلقة في الوقت نفسه، فيجب أن يكون ترتيب التهوية قادرًا على التعامل مع هذا الحمل. تبسط وظائف التشغيل بضغطة واحدة التشغيل العادي، لكنها لا تغني عن فحص التبريد المعتمد على الحمل بعد إجراء تغييرات في الموقع أو جدول التشغيل.

اجعل تغييرات الموقع جزءًا من قرار الصيانة

يظهر ارتفاع حرارة الحاوية الصامتة كثيرًا بعد تغيير لا يبدو مرتبطًا بالمولد: سياج جديد، أو رف تخزين بالقرب من مخرج، أو سقف مضاف، أو غطاء مؤقت للحماية من الطقس، أو حاوية أخرى موضوعة بمحاذاتها، أو مروحة تهوية مركبة حديثًا تدفع الهواء في الاتجاه الخاطئ. يجب مراجعة هذه التغييرات قبل التشغيل تحت حمل عالٍ، خصوصًا عندما تدعم مجموعة التوليد إنتاجًا مستمرًا أو أحمالًا احتياطية حرجة.

يتمثل تسلسل المعالجة السليم في إزالة القيود الظاهرة، واستعادة ظروف الفتحات والخلوص المحددة، وتنظيف أسطح نقل الحرارة والتهوية، والتحقق من تشغيل المراوح والشفرات، وفحص نظامي سائل التبريد والعادم، ثم الاختبار تحت حمل ممثل لمدة كافية لاستقرار درجات الحرارة. إذا استمرت مشكلة الحرارة، فقد يتطلب ترتيب تدفق الهواء في الحاوية مراجعة هندسية بدلًا من تكرار استبدال المكونات.

بالنسبة لوحدة بقدرة 1200 kW، تعتمد السيطرة الموثوقة على الحرارة على التعامل مع الحاوية باعتبارها جزءًا من نظام المولد. إن الحفاظ على نظافة الردياتير مهم، لكن ما يمنع المجموعة الصامتة من التحول إلى مصيدة حرارية هو الحفاظ على وصول الهواء النقي، ومنع إعادة تدوير هواء التصريف، ومراقبة اتجاهات الحرارة تحت الحمل الفعلي.
