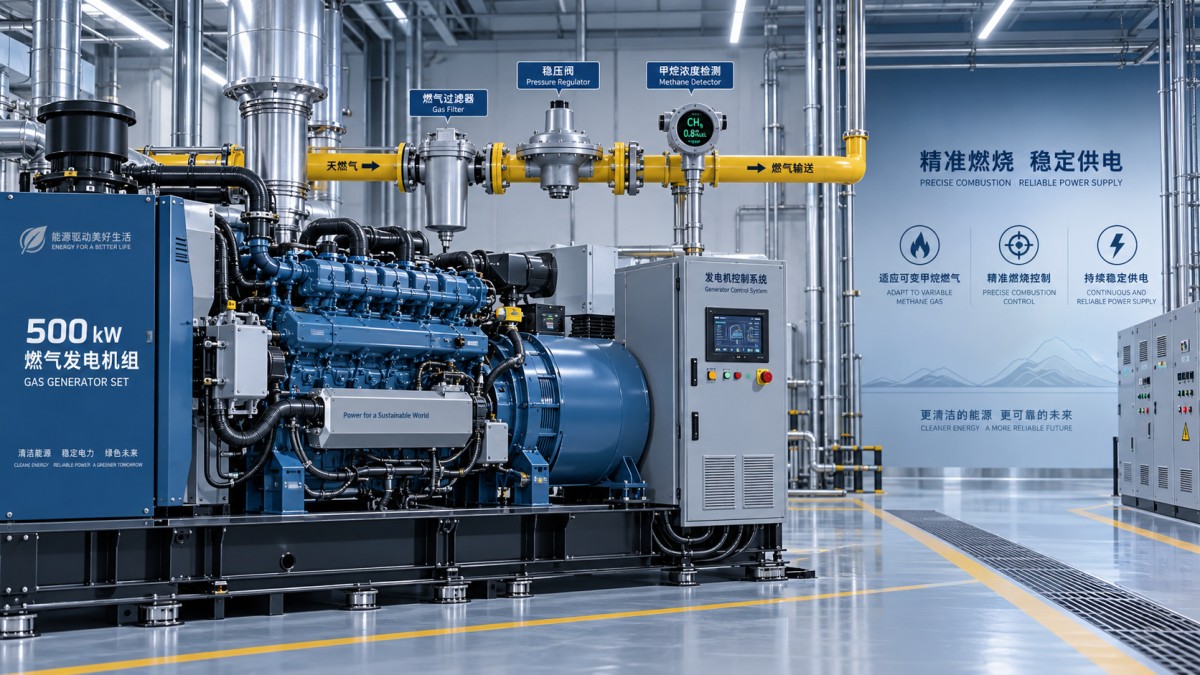

كيف يؤثر تباين الميثان على مجموعة مولدات غاز بقدرة 500 kW

لا تستجيب مجموعة مولدات غاز بقدرة 500 كيلوواط لتغير الميثان كما لو أنها تتلقى ببساطة وقودًا «أكثر» أو «أقل». إذ يؤدي تغير تركيز الميثان إلى تغيير القيمة الحرارية للوقود، ومتطلبات نسبة الهواء إلى الوقود، وسرعة الاحتراق، وقابلية حدوث الطرق، وكمية الغاز التي يجب أن تمر عبر منظومة الوقود للحفاظ على الحمل الكهربائي نفسه. في التركيبات الميدانية، قد تشمل العلامات الأولى تذبذب الحمل، وارتفاع درجات حرارة العادم، وعدم استقرار التردد، وخفض القدرة غير المبرر، أو فصل الحماية أثناء تغيير مصدر الغاز.

إن معيار الاختيار العملي واضح ومباشر: يجب تقييم مجموعة المولدات وفقًا لـالنطاق الكامل المتوقع للميثان، وليس وفقًا لتحليل الغاز الاسمي. قد تتطلب الوحدة المصممة للعمل بالغاز الطبيعي المستقر بجودة خطوط الأنابيب تكييف الغاز، أو خفض القدرة، أو معايرة معدلة، أو استراتيجية مختلفة للتحكم في المحرك عند تزويدها بالبيوغاز المتغير، أو الغاز المصاحب، أو غاز مدافن النفايات، أو الوقود المخلوط. والسؤال الأساسي ليس فقط «هل يمكن للمحرك أن يعمل؟»، بل «هل يمكنه الحفاظ على قدرة 500 كيلوواط بأمان وكفاءة عندما تنحرف جودة الغاز عن القيمة المستهدفة؟»

لماذا تغير نسبة الميثان القدرة المتاحة

الميثان هو عادةً المكوّن القابل للاحتراق الرئيسي في الوقود الغازي. وعندما ينخفض تركيزه، يحتوي الغاز عادةً على نسبة أكبر من ثاني أكسيد الكربون أو النيتروجين أو بخار الماء أو غيرها من المكونات غير القابلة للاحتراق. وعندئذ تنخفض القيمة الحرارية الدنيا لكل متر مكعب من الوقود. ولإنتاج قدرة مكبحية مماثلة، يحتاج المحرك إلى معدل تدفق حجمي أعلى للغاز.

يصبح ذلك مهمًا عند الطرف الأعلى من نطاق حمل المولد. إذ إن خلاط الغاز، وصمام التحكم، ومنظم الضغط، والأنابيب، ونظام مناولة الهواء جميعها تمتلك سعة تدفق محدودة. قد تعمل مجموعة مولدات غاز بقدرة 500 كيلوواط بصورة مرضية عند الحمل الجزئي باستخدام وقود منخفض الميثان، لكنها قد تفشل في الوصول إلى القدرة المقننة لأن نظام الوقود لا يستطيع توفير طاقة قابلة للاستخدام كافية عند الضغط وحالة الخليط المطلوبين.

لا يعني ارتفاع محتوى الميثان تلقائيًا أن الأمر أسهل. فقد يزيد الوقود الأغنى من خطر إدخال طاقة مفرطة عندما لا يكون نظام التحكم معايرًا بشكل صحيح. وبحسب تصميم المحرك واستراتيجية الإشعال، يمكن أن يؤدي التحول المفاجئ نحو تركيز ميثان أعلى إلى تغيير توقيت الاحتراق وضغط الأسطوانة وهامش الطرق. لذلك يجب التعامل مع تركيب الغاز باعتباره متغير تشغيل حيًا، وليس قيمة تُحدد مرة واحدة عند التشغيل الأولي.

ما الذي يتغير في المحرك عند تغير جودة الغاز

عادةً ما تتم معايرة التحكم في الاحتراق حول جودة وقود محددة، وغالبًا ما يُعبّر عنها بنسبة الميثان أو القيمة الحرارية الدنيا أو مؤشر ووب أو مزيج من هذه القيم. إن تركيز الميثان وحده مفيد، لكنه لا يصف كل خصائص سلوك الوقود. فقد يعمل غازان لهما نسبة ميثان متشابهة بشكل مختلف إذا احتوى أحدهما على كمية أكبر من ثاني أكسيد الكربون بينما يحتوي الآخر على الهيدروجين أو هيدروكربونات أثقل أو نيتروجين خامل.

يكون محرك الاحتراق الفقير حساسًا بشكل خاص للتحكم في الخليط. فهو يعمل بهواء زائد لتحسين الكفاءة والتحكم في الانبعاثات، لكن نطاق الاحتراق القابل للتشغيل قد يكون ضيقًا. ومع انخفاض الميثان، قد يحتاج النظام إلى فتح صمام التحكم بالغاز بدرجة أكبر مع الحفاظ على قيمة لامبدا مستقرة. وإذا وصل الصمام إلى حده الأقصى، فلن يتمكن المحرك من الحفاظ على الحمل المطلوب. وإذا كان التصحيح بطيئًا للغاية، فقد تقترب بعض الأسطوانات من الإخفاق في الإشعال بينما تعمل أخرى بدرجة حرارة أعلى، مما يسبب تفاوتًا في درجات حرارة العادم واحتراقًا غير مستقر.

وعند الطرف المقابل، قد يتطلب تركيب الغاز الأغنى تقليل فتحة صمام الوقود وتعديل توقيت الإشعال. ومن دون هامش طرق كافٍ، قد ترتفع قمم ضغط الأسطوانة قبل أن يلاحظ المشغل تغيرًا واضحًا في خرج المولد. لذلك، تكون حساسات الطرق ومراقبة درجة حرارة الأسطوانات وحدود التحكم التحفظية أكثر قيمة من الاعتماد فقط على التحليل المخبري الدوري للغاز.

أعراض لا ينبغي اعتبارها مجرد عطل في المولد

عندما يصبح الخرج غير مستقر، تبدأ فرق الصيانة غالبًا بفحص شمعات الإشعال وملفات الإشعال وحالة الشاحن التوربيني أو منظم السرعة. وهذه فحوصات صحيحة، لكن ينبغي التحقيق مبكرًا في تغير الغاز عندما تتزامن الأعراض مع تغيرات في المادة الأولية أو إنتاج الآبار أو خلط الغاز أو مهام الضغط أو الظروف الجوية التي تؤثر في التكاثف.

• العجز المتكرر عن تحمل حمل 500 كيلوواط: قد تحد القيمة الحرارية المنخفضة أو سعة تدفق الغاز غير الكافية من طاقة الوقود المتاحة.
• انحراف التردد بعد تغيير مصدر الغاز: قد يكون منظم سرعة المحرك يستجيب لاحتراق غير مستقر وليس لمشكلة في الحمل الكهربائي.
• تفاوت كبير في درجة حرارة العادم بين الأسطوانات: قد يكون توزيع الخليط غير المتسق، أو انخفاض جودة الميثان، أو تلوث الوقود من الأسباب.
• إنذارات الإخفاق في الإشعال أثناء التشغيل بحمل منخفض: قد تؤدي طاقة الوقود الضعيفة أو التخفيف المفرط أو معايرة حد الاحتراق الفقير غير المناسبة إلى تقليل استقرار الإشعال.
• إنذارات الطرق بعد ارتفاع تركيب الغاز: قد يكون الوقود أصبح أكثر تفاعلية أو أعلى طاقة مما تتوقعه خريطة التوقيت الحالية.

لا تثبت هذه المؤشرات بمفردها وجود تغير في الميثان. إذ يمكن لتسربات الهواء، أو تعطل منظمات ضغط الغاز، أو انسداد المرشحات، أو تلف مكونات الإشعال، أو عدم دقة حساسات لامبدا أن تسبب سلوكًا مشابهًا. والتمييز المفيد هو التوقيت: فإذا ظهرت المشكلة عند تغير جودة الغاز أو أثناء انتقال المكثفات أو بعد التبديل بين مصادر الغاز، فيجب أن يحتل تحليل الوقود وقياسات منظومة الوقود مرتبة متقدمة في تسلسل التشخيص.

استخدم نطاقًا للوقود بدلًا من رقم واحد للميثان

لأغراض الاختيار واختبارات القبول، اطلب نطاق تشغيل معلنًا من مورد المعدات. وينبغي أن يوضح نطاق تركيب الوقود المسموح به، والحد الأدنى لضغط الغاز عند مدخل المولد، ودرجة حرارة الغاز المقبولة، وحدود الرطوبة والملوثات، وسلوك خفض القدرة المتوقع، وما إذا كان الضبط التلقائي متاحًا عبر النطاق المحدد.

إن عبارة واحدة مثل «مناسب للبيوغاز» لا تكفي لاتخاذ قرار تقني. إذ يمكن أن تتغير جودة البيوغاز بدرجة كبيرة مع حمل الهاضم، وتغيرات المادة الأولية، وظروف تخزين الغاز، وأداء إزالة ثاني أكسيد الكربون. ويمكن أن يتغير الغاز المصاحب مع ظروف الآبار وكفاءة الفصل. وحتى الغاز الطبيعي المستقر اسميًا قد يتغير بعد مراحل الخلط أو خفض الضغط.

قيّم النظام باستخدام أدنى حالة ميثان واقعية، وليس المتوسط فقط. وعند هذه النقطة، تأكد مما إذا كانت الوحدة لا تزال قادرة على توفير الخرج الكهربائي المطلوب أو ما إذا كان المشروع يجب أن يقبل قدرة مقننة مخفضة. وغالبًا ما يكون من الأفضل تحديد عتبة متعمدة لخفض القدرة بدلًا من توقع أن يحافظ المحرك على 500 كيلوواط بينما يعمل نظام الوقود عند حد التحكم الخاص به.

معلومات يجدر جمعها قبل الاختيار النهائي

1. احصل على عينات غاز على مدار الوقت بدلًا من الاعتماد على عينة واحدة عند التشغيل الأولي. سجّل الميثان وثاني أكسيد الكربون والأكسجين والنيتروجين وكبريتيد الهيدروجين عند الاقتضاء والرطوبة والهيدروكربونات الأثقل عند انطباقها.
2. حدّد أدنى وأعلى وأسرع القيم الحرارية المتوقعة تغيرًا. فالتغير الموسمي البطيء يخلق تحديًا مختلفًا للتحكم عن التغير من دقيقة إلى دقيقة.
3. احسب ما إذا كانت أنابيب المدخل والمنظمات والصمامات تستطيع توفير التدفق الحجمي المطلوب عند أدنى قيمة حرارية للغاز وأدنى ضغط متاح.
4. حدّد ما إذا كانت معالجة الغاز مطلوبة لإزالة الرطوبة أو الجسيمات أو المكونات المسببة للتآكل أو انتقال زيت الضاغط.
5. تحقق من كيفية استجابة وحدة تحكم المولد عندما تتجاوز جودة الوقود نطاق المعايرة: يجب أن يكون خفض القدرة أو الإنذار أو فصل الحمل أو الإيقاف مقصودًا وموثقًا.

ميزات التحكم التي تقلل مخاطر التشغيل

يبدأ إمداد الغاز المستقر قبل المحرك. إذ تحمي فواصل المياه ومصائد المكثفات والترشيح وتنظيم الضغط وأنابيب الغاز ذات المقاس المناسب نظام توصيل الوقود من الاضطرابات التي قد تُفسر خطأً على أنها تقلبات في الميثان. كما تهم درجة حرارة الغاز لأنها تؤثر في سلوك الكثافة والضغط، خاصةً عند وجود ضغط أو تبريد أو مسارات طويلة للأنابيب الخارجية.

في المولد، يساعد التحكم المغلق الحلقة في لامبدا على الحفاظ على نسبة الهواء إلى الوقود المطلوبة، بينما يمكن لمراقبة الطرق حماية المحرك عند ارتفاع المحتوى القابل للاحتراق. وتكون هذه الضوابط أكثر فعالية عندما يطابق نطاق معايرتها نطاق الغاز الفعلي. فلا تستطيع وحدة التحكم التعويض إلى ما لا نهاية عن تيار وقود ينخفض دون الحد الأدنى لمتطلبات المحرك من الطاقة القابلة للاحتراق.

عندما يتوقع الموقع نطاقًا واسعًا لجودة الوقود أو توسعًا مستقبليًا في السعة، قد يكون من المفيد مقارنة متطلبات 500 كيلوواط بمنصة محرك أكبر توفر مرونة في سرعة التشغيل. على سبيل المثال، تم تحديد قدرة محرك يعمل بالغاز بقدرة 810kW عند 810 kW/1300 rpm مع نطاق سرعة قابل للضبط من 800 rpm إلى 1300 rpm. لا تؤكد هذه المواصفة وحدها مدى الملاءمة لأي مصدر غاز متغير محدد، لكنها توضح لماذا ينبغي للمقيّمين فحص نطاق تشغيل المحرك وفلسفة التحكم والهامش المتاح بدلًا من مطابقة القدرة الكهربائية الاسمية فقط.

متى يكون خفض القدرة هو الحل الهندسي الصحيح

يُنظر أحيانًا إلى خفض القدرة على أنه قصور، لكنه قد يكون الاستجابة المناسبة عندما ينخفض تركيز الميثان عن حالة الوقود اللازمة للتشغيل بالحمل الكامل. إن التخفيض المتحكم به في الخرج الكهربائي يحمي استقرار الاحتراق ومكونات العادم ومعدات المحرك. أما البديل، وهو إجبار المحرك على الحفاظ على الحمل المقنن مع طاقة وقود غير كافية أو تحكم غير مستقر في الخليط، فقد يؤدي إلى حالات فصل متكررة وزيادة التعرض لأعمال الصيانة.

حدّد منطق التشغيل قبل التشغيل الأولي: عند أي حالة لجودة الغاز أو ضغط الوقود ينبغي أن تخفض المجموعة الحمل، أو تحافظ على حمل أقل، أو تنذر المشغل، أو تتوقف؟ يجب أن تعكس العتبات حدود المحرك وأولويات الطلب الكهربائي وقدرة نظام معالجة الغاز في المنبع على التعافي. وبالنسبة للأحمال الحرجة، قد يكون مصدر وقود موازٍ أو مخزن غاز مؤقت أو سعة توليد إضافية أنسب من افتراض إمكانية تصحيح جميع تقلبات جودة الوقود عند المحرك.

لذلك، فإن أكثر تركيبات مجموعة مولدات الغاز بقدرة 500 كيلوواط موثوقية ليس هو الأعلى تصنيفًا في الكتيب. بل هو التركيب الذي تتوافق فيه منظومة الوقود وضوابط الاحتراق وإعدادات الحماية وخطة خفض القدرة مع نطاق الميثان الفعلي ومعدل تغيره في الموقع.
