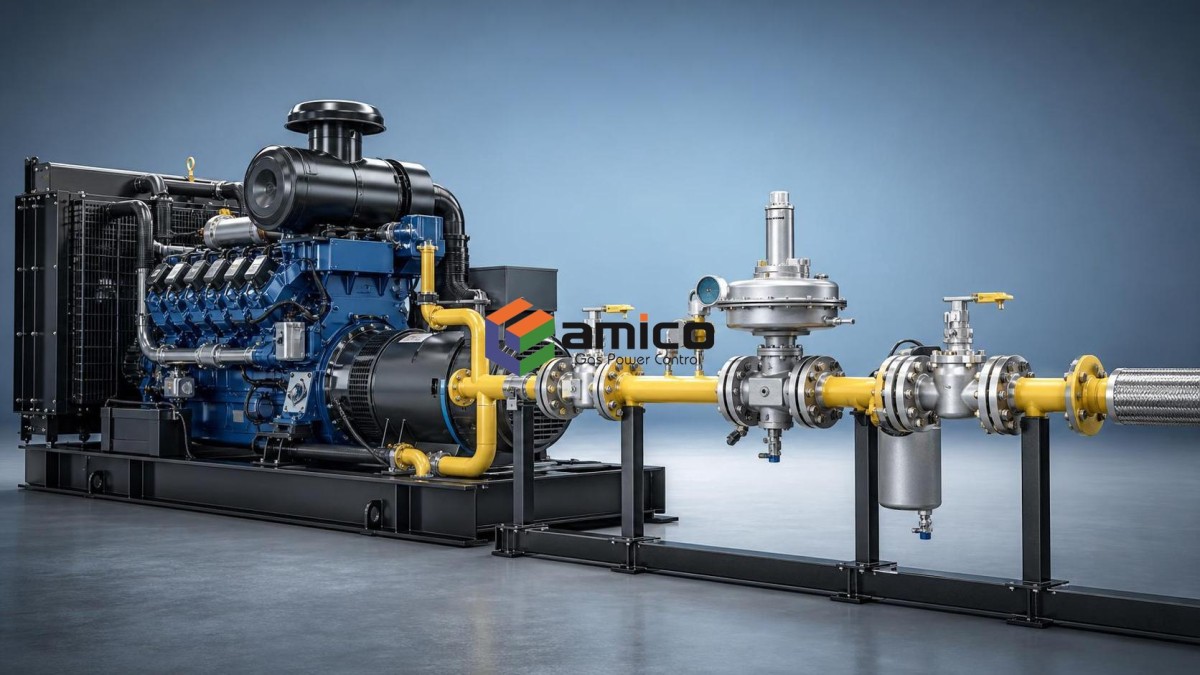

ما مقاس منظم الضغط الذي تحتاجه مجموعة مولدات الغاز؟

ما الذي يعنيه «الحجم» فعليًا لمنظّم ضغط مولّد الغاز

أكثر الأخطاء شيوعًا عند اختيار المنظّم هو التعامل مع الحجم على أنه مسألة تتعلق بقطر الأنبوب. وبالنسبة إلى مجموعة مولّد الغاز، فهذا لا يمثل سوى جزء من الصورة. يتم تحديد حجم منظّم الضغط بناءً على قدرته على توفير تدفق الغاز المطلوب عند ضغط خروج مستقر، عبر النطاق الفعلي لظروف ضغط الدخول. فقد يكون المنظّم مقاس 1 بوصة أكبر من اللازم أو أصغر من اللازم أو ببساطة غير مناسب، وذلك تبعًا لتركيب الغاز، وانخفاض الضغط، وطريقة تهيئة منظومة وقود المحرك.

وتكمن أهمية ذلك في أن محرك الغاز لا يحتاج فقط إلى وصول الوقود، بل يحتاج إلى وصوله بثبات كافٍ لتمكين نظام التحكم في نسبة الهواء إلى الوقود من أداء وظيفته. وإذا لم يتمكن المنظّم من الحفاظ على الضغط عند زيادة حمل المولّد، فقد يعمل المحرك بخليط فقير، أو يتذبذب، أو تنخفض قدرته، أو يتوقف بسبب الحماية. وإذا كان المنظّم أكبر من اللازم وغير متوافق جيدًا، فقد يصبح التحكم غير مستقر عند التدفق المنخفض. وغالبًا ما تركز قرارات الشراء على القدرة الاسمية للمولّد، إلا أن تحديد حجم المنظّم يستند عادةً إلى ثلاثة معايير تشغيلية: تدفق الغاز المطلوب، وتغير ضغط الدخول، والضغط الذي يجب أن يصل فعليًا إلى خلاط المحرك أو صمام التحكم في الوقود.

ابدأ باحتياج المحرك من الوقود، وليس بكتالوج المنظّم

بالنسبة إلى فريق المشتريات، تتمثل نقطة البداية العملية في بيانات استهلاك الوقود الصادرة عن الشركة المصنّعة للمولّد عند الحمل الكامل، وكذلك عند الحمل الجزئي إذا كانت هذه البيانات متاحة. وهذا أكثر فائدة من محاولة استنتاج حجم المنظّم من القدرة بالكيلوواط وحدها. فقد تحتاج مجموعتا مولّد متماثلتان تقريبًا في الخرج الكهربائي إلى تدفقات غاز مختلفة بسبب كفاءة المحرك، أو ارتفاع الموقع، أو جودة الغاز، أو إعدادات الانبعاثات.

يجب أن يتمكن المنظّم من تمرير أقصى تدفق مطلوب مع الحفاظ على ضغط الخروج المستهدف. وفي تطبيقات الغاز الطبيعي، غالبًا ما يحدد مورّد حزمة المحرك هذا الضغط المستهدف، وليس مورّد المنظّم. وقد تشتمل منظومة الوقود على صمامات إغلاق، ومرشحات، ومنظّمات ضغط صفري، ومفاتيح ضغط، وأجهزة تحكم، وكلها تضيف مقاومة للتدفق. ولهذا السبب، قد يصبح المنظّم الذي يبدو كافيًا على الورق عنق زجاجة في الموقع.

السؤال المفيد عند الاختيار ليس «ما حجم المنظّم الذي يناسب هذا المولّد؟»، بل «عند أدنى ضغط دخول متوقع، هل يستطيع هذا المنظّم الاستمرار في توفير ذروة احتياج المحرك من الغاز دون انخفاض غير مقبول في الضغط؟». فهذا هو الشرط الذي يكشف صغر حجم المنظّم عن الحاجة.

في مشاريع طاقة الغاز، وخاصةً عندما يتذبذب ضغط الإمداد، يراجع المهندسون عادةً منحنى تدفق المنظّم بدلًا من الاعتماد على مقاس التوصيل الاسمي. وهذا أحد أسباب ميل الشركات المصنّعة المتكاملة مثل Amico Gas Power Co., Ltd، التي تعمل في مجالات التحكم في طاقة الغاز، ومعدات التوليد، وتطبيقات الغاز المرتبطة بحقول النفط، إلى تقييم المنظّم باعتباره جزءًا من منظومة الوقود بأكملها، وليس ملحقًا مستقلًا.

يغيّر نطاق ضغط الدخول النتيجة

غالبًا ما تدرج مواصفات الشراء ضغط دخول واحدًا، إلا أن المشاريع الفعلية تعمل عادةً ضمن نطاق من الضغوط. فقد يتذبذب غاز خطوط الأنابيب، وقد يكون غاز رأس البئر المرتبط بالإنتاج أقل قابلية للتنبؤ. وعندما ينخفض ضغط الدخول ليقترب من نقطة ضبط ضغط الخروج المطلوبة، قد لا يعود المنظّم القياسي قادرًا على التحكم بصورة صحيحة بسبب عدم كفاية فرق الضغط. وعندما يكون ضغط الدخول أعلى بكثير، تصبح توافقية المواد، وسلوك الإغلاق، واستراتيجية تخفيف الضغط أكثر أهمية.

ولهذا السبب، لا يمكن فصل تحديد حجم المنظّم عن نوعه. فقد يكون المنظّم المباشر مناسبًا لمنشأة صغيرة ومستقرة. أما التصميم الذي يعمل بالتحكم التجريبي فقد يكون أكثر ملاءمة عندما تكون تقلبات التدفق كبيرة وتكون الحاجة إلى تحكم أكثر دقة في الضغط قائمة. ولذلك، فإن «الحجم المناسب» يشمل السعة الداخلية وسلوك التحكم، وليس قطر التوصيل فقط.

إذا كان مصدر الوقود هو الغاز الحيوي، أو غاز الشعلة، أو غازًا يحتوي على مكونات أثقل، تصبح عملية التقييم أكثر صرامة. إذ تؤثر الملوثات، واحتمال تكوّن المكثفات، وتغيرات التركيب في كل من تحديد الحجم والعمر التشغيلي. وفي هذه الحالات، قد تكون معالجة الغاز upstream مهمة بقدر أهمية المنظّم نفسه. وهنا قد تدخل معدات معالجة الغاز ذات الصلة، بما في ذلكمعالجة غاز العادم، ضمن مناقشة الحزمة الأشمل، رغم أنها تؤدي وظيفة مختلفة عن التحكم في الضغط.

ما الذي ينبغي على المشترين طلب تأكيده من المورّدين

ينبغي أن يطلب طلب عرض الأسعار (RFQ) السليم لمنظّم الضغط أكثر من رقم الطراز ومقاس المنفذ. ويجب على المورّد، كحد أدنى، تأكيد النقاط التالية:

• أقصى استهلاك للغاز والاستهلاك الطبيعي لمجموعة المولّد
• نوع الغاز، والقيمة الحرارية أو نطاق التركيب إن كان معروفًا
• الحد الأدنى لضغط الدخول وضغط الدخول الطبيعي والحد الأقصى له
• ضغط الخروج المطلوب عند مدخل منظومة وقود المحرك
• الانخفاض المسموح به في الضغط أثناء التحميل التدريجي
• الظروف المحيطة، وخاصةً درجات الحرارة المنخفضة أو الارتفاع
• أجهزة السلامة المطلوبة في منظومة الغاز

إذا لم يتمكن المورّد من توضيح أساس الاختيار بالاستناد إلى هذه المدخلات، فإن العرض غير مكتمل. فالقول إن المنظّم «مناسب لمولّدات الغاز» لا يمثل إجابة فنية.

سوء الفهم الشائع الذي يشوّه عملية الاختيار

من أوجه سوء الفهم الاعتقاد بأن زيادة الحجم آمنة دائمًا. فهي ليست ضارة دائمًا، لكنها ليست أفضل تلقائيًا. إذ تفقد بعض المنظّمات قدرتها على التحكم عند تشغيلها بتدفق أقل بكثير من نطاق التدفق المصمم لها، وخاصةً في الأنظمة التي تتعرض لتغييرات متكررة في الحمل. ومن أوجه سوء الفهم الأخرى أن مقاس خط الأنابيب يحدد حجم المنظّم. يتم اختيار الأنابيب استنادًا إلى اعتبارات سرعة التدفق وفقدان الضغط، بينما يتم اختيار المنظّم استنادًا إلى السعة القابلة للتحكم في ظل ظروف محددة. وهما يتفاعلان، لكنهما ليسا قرارًا واحدًا قابلًا للاستبدال.

كما يوجد ميل إلى تجاهل السلوك العابر. فنادرًا ما تعمل مجموعات المولّد عند حمل ثابت واحد. وقد تكشف عملية بدء التشغيل، والتحميل الكتلي، والتفريغ المفاجئ نقاط الضعف في التحكم بالضغط. وقد يمرّر المنظّم تدفقًا ثابتًا كافيًا، لكنه يظل خيارًا غير جيد إذا كانت استجابته بطيئة جدًا أو كانت استعادة ضغط الخروج غير مستقرة.

طريقة عملية لتحديد حجم المنظّم المناسب

عمليًا، فإن منظّم الضغط المناسب لمجموعة مولّد الغاز هو المنظّم القادر على الحفاظ على ضغط الخروج المحدد عند أقصى طلب للوقود، وتحت أدنى ضغط دخول متوقع، مع الحفاظ على استقرار مقبول أثناء تغيرات الحمل. ويستند هذا التقييم عادةً إلى مخططات السعة، وحسابات انخفاض الضغط، وبيانات احتياجات المحرك من الوقود الصادرة عن الشركة المصنّعة. وعندما يكون مصدر الغاز غير قياسي، يضيق هامش الخطأ، ولذلك ينبغي مراجعة الاختيار بالتزامن مع متطلبات الترشيح، والتسخين، والتحكم في الطرق، والانبعاثات.

وبالنسبة إلى أعمال المشتريات، يعني ذلك أن قرار الشراء الأكثر موثوقية نادرًا ما يعتمد على المقاس الاسمي وحده. اطلب أساس تحديد الحجم. واطلب نطاق التشغيل. واسأل عن أداء المنظّم عند الحمل الكامل والحمل المنخفض. فإذا كانت هذه الإجابات واضحة، فمن المرجح بدرجة أكبر أن تتوافق الوحدة المختارة مع المولّد، وظروف الغاز في الموقع، والتوقعات التجارية الكامنة وراء المشروع.

في بعض الحزم، قد تتم مناقشة المكونات البيئية أو مكونات مناولة الغاز ذات الصلة إلى جانب منظومة الوقود، بما في ذلك الإشارة الثانية إلى معالجة غاز العادم. وحتى في هذه الحالة، ينبغي تقييم تنظيم الضغط على أساسه الفني المستقل: التدفق، والضغط، والاستجابة، والتوافق مع استراتيجية التحكم في المحرك.
