كيفية تخطيط التهوية لمجموعة مولدات غاز بقدرة 300 كيلوواط داخل حاوية

غالبًا ما تُعامل تهوية مجموعة مولدات غاز بقدرة 300 كيلوواط داخل حاوية على أنها مسألة اختيار مروحة. وهنا تبدأ مشكلات العديد من المشاريع. فالحاوية نظام حراري مغلق يضم محركًا، ومولدًا كهربائيًا، ومجموعة رادياتير، ومكونات العادم، ومجموعة تجهيز الغاز، ولوحات التحكم، ومسارات الكابلات، ومعالجة صوتية. ويؤثر كل عنصر من هذه العناصر في مقاومة تدفق الهواء أو ارتفاع درجة الحرارة أو السلامة.

بالنسبة للتقييم الفني، لا يتمثل السؤال الرئيسي ببساطة في: «ما كمية الهواء التي يمكن للمروحة تحريكها؟» بل في ما إذا كان النظام المركب قادرًا على توفير حجم الهواء المطلوب عند ضغط التشغيل الساكن الفعلي، وفي أعلى درجة حرارة محيطة متوقعة، دون إعادة تدوير هواء تصريف الرادياتير أو إنشاء مناطق خطرة لتراكم الغاز.

قد تصف عبارة مجموعة مولدات غاز داخل حاوية بقدرة 300 كيلوواط القدرة الكهربائية الخارجة، لكنها لا توفر معلومات كافية لتحديد حجم نظام التهوية بمفردها. إذ يجب مراجعة التوازن الحراري للمحرك، وترتيب التبريد، وتركيب غاز الوقود، والارتفاع عن سطح البحر، وتصميم الرادياتير، وهندسة الحاوية، وظروف التركيب المحلية معًا.

ابدأ بمسار طرد الحرارة، وليس بكتالوج المراوح

يحوّل مولد الغاز جزءًا فقط من طاقة الوقود إلى كهرباء. أما الطاقة المتبقية فتخرج عبر غاز العادم، وسائل تبريد المحرك، وتبريد هواء الشحن عند الاقتضاء، وتبريد زيت التزييت، والإشعاع الصادر عن الأسطح الساخنة، وخسائر أخرى. وفي النظام المركب داخل حاوية، تكون دائرة التبريد عادةً العامل الرئيسي المؤثر في التهوية، لا سيما عندما يُركب الرادياتير في أحد طرفي الحاوية ويصرف الهواء عبر مخرج مخصص.

ينبغي أن توفر الشركة المصنعة للمولد متطلبات تدفق هواء الرادياتير، والمقاومة الخارجية المسموح بها، وكمية الحرارة المطرودة من سائل التبريد، وتصنيف درجة الحرارة المحيطة القصوى، ومنحنى أداء المروحة المتوقع. ويجب اعتماد هذه القيم كأساس للتصميم. فقد يؤدي تقدير تدفق الهواء من القدرة الكهربائية وحدها إلى تصميم يبدو كافيًا على الورق، لكنه يفشل أثناء التشغيل عند الأحمال العالية في الصيف.

لإجراء فحص هندسي تقريبي، يمكن ربط إزالة الحرارة المحسوسة بتدفق الهواء وكثافة الهواء والحرارة النوعية وارتفاع درجة الحرارة المسموح به. غير أن الارتفاع المسموح به هو قرار خاص بالمشروع وليس قيمة عالمية. فالارتفاع المحدود في درجة الحرارة يتطلب كمية هواء أكبر وفتحات أكبر؛ بينما قد يقلل الارتفاع الأوسع من تدفق الهواء، لكنه قد يرفع درجات حرارة المعدات الداخلية. وينبغي أن تحسم حدود مورّد الرادياتير وتصنيفات مكونات الحاوية هذه الموازنة.

لا تجمع جميع احتياجات تدفق الهواء في رقم واحد غير مفسر. كحد أدنى، افصل بين ما يلي:

• تدفق هواء تبريد الرادياتير واتجاه التصريف؛
• احتياج المحرك إلى هواء الاحتراق؛
• متطلبات تبريد المولد الكهربائي وحجرة التحكم؛
• الحرارة المنبعثة داخل الحاوية من أسطح المحرك وأنابيب العادم والمعدات المساعدة؛
• أي تهوية مخصصة مطلوبة لمجموعة صمامات الغاز أو الغرفة الكهربائية.

من السهل بشكل خاص إغفال هواء الاحتراق. إذ يجب أن يتلقى المحرك هواءً نظيفًا عند درجة حرارة وضغط مقبولين عند المدخل. وقد يؤدي سحب هواء الاحتراق من أكثر أجزاء الحاوية سخونة إلى تقليل القدرة المتاحة وتفاقم هوامش التشغيل. وفي مواقع حقول النفط أو المواقع الصناعية المتربة، يضيف الترشيح أيضًا فقدًا في الضغط بمرور الوقت، وليس فقط عندما تكون المرشحات جديدة.

صمّم مسار الهواء قبل اختيار فتحات التهوية

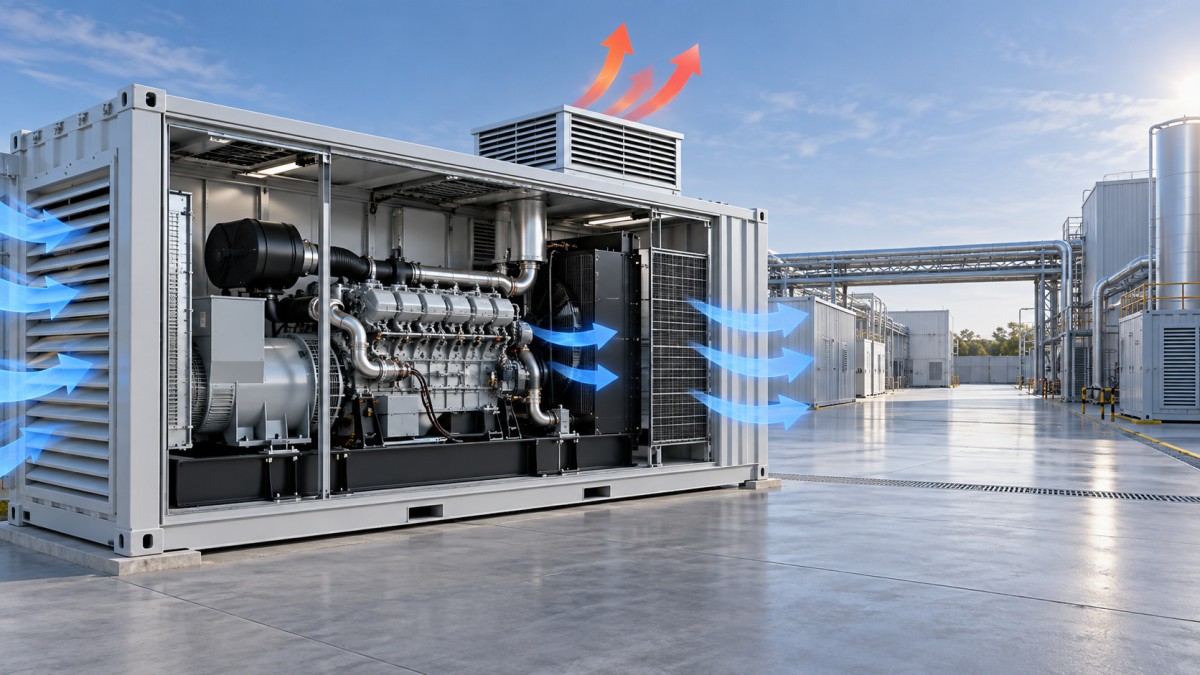

عادةً ما يكون مسار تدفق الهواء العملي مباشرًا: يدخل الهواء الخارجي الأبرد عبر فتحات سحب محمية، ويمر فوق المحرك والمعدات المساعدة، ثم يخرج عبر الرادياتير أو فتحات العادم المخصصة. لكن عمليًا، يصبح المسار معقدًا عندما تكون فتحات السحب والتصريف متقاربة جدًا، أو حين يضطر الهواء إلى الالتفاف حول الحواجز، أو عندما تستهلك الحواجز الصوتية مساحة حرة أكبر مما هو متوقع.

أكبر مخاطر التخطيط هي إعادة تدوير الهواء الساخن. فإذا سُحب هواء تصريف الرادياتير مجددًا إلى فتحة السحب، يعمل المولد فعليًا عند درجة حرارة محيطة أعلى من تلك التي تسجلها محطة الأرصاد الجوية. وتشيع هذه المشكلة عندما توضع الحاويات قرب الجدران، أو تحت المظلات، أو داخل ساحات معدات ضيقة، أو في محطات طاقة متعددة الوحدات. وقد يبدو التركيب منظمًا، ومع ذلك يكون أداؤه الحراري ضعيفًا إذا لم يجد تيار هواء التصريف مسارًا للخروج.

أثناء المراجعة، تتبع مسار الهواء خارج الحاوية بالعناية نفسها المطبقة على المسار داخلها. ضع في الاعتبار اتجاه الرياح السائدة، والحاويات المجاورة، وجدران الحواجز، وخنادق الكابلات، وبروزات السقف. وعندما تعمل عدة مجموعات مولدات بالتوازي، يجب ألا يصبح تصريف الهواء الساخن من إحدى الوحدات هواء السحب لوحدة أخرى. وقد يكون تحليل ديناميكيات الموائع الحسابية للموقع مبررًا للتخطيطات الكثيفة، ولكن حتى من دونه، يمكن للرسومات المقيّسة ومنطق الفصل الواضح كشف مخاطر إعادة التدوير الواضحة.

ينبغي اختيار فتحات التهوية بناءً على المساحة الحرة الفعالة وأداء فقد الضغط، وليس على أبعاد الفتحات الاسمية. فشبكات منع الطيور، وأغطية الحماية من الطقس، وشاشات الغبار، ومصائد الرمال، وكواتم الصوت، والمخمدات كلها تقلل المساحة الحرة. وقد تصبح فتحة التهوية التي تبدو واسعة من الخارج مقيدة بعد إضافة هذه الملحقات. كما أن سرعة الهواء العالية عند السحب تزيد الضوضاء وهبوط الضغط واحتمال انتقال المطر أو الغبار إلى عمق الحاوية.

الضغط الساكن هو العامل الحاسم عادةً

يجب التحقق من أداء المروحة عند مقاومة النظام الكاملة، وليس عند تدفق الهواء الحر. وينبغي أن تشمل ميزانية المقاومة فتحات السحب، وشبكة الحشرات، والمرشحات، والفواصل الصوتية، والانحناءات، ومقاومة قلب الرادياتير، وفتحات التصريف، والقنوات، وأي هامش للتلوث المستقبلي. وترتفع فواقد الضغط بشكل حاد مع زيادة سرعة تدفق الهواء، ولذلك يمكن أن يؤثر انخفاض بسيط في مساحة الفتحات تأثيرًا كبيرًا بصورة مدهشة في التدفق الفعلي.

ويكتسب ذلك أهمية أكبر عندما تستخدم الحاوية مروحة رادياتير تعمل بالمحرك. فهذه المراوح لها قدرة محددة، وقد لا تتحمل تصميم حاوية يتضمن تقييدًا مفرطًا. وقد تؤدي إضافة كاتم صوت أو فتحة تهوية مقاومة للعوامل الجوية في مرحلة متأخرة من المشروع إلى تغيير نقطة التشغيل بدرجة تكفي لإضعاف التبريد. وإذا استُخدمت مراوح شفط تعمل كهربائيًا، فيجب أيضًا الاتفاق مبكرًا على ضوابطها وفلسفة التكرار ومصدر الطاقة وإنذار الأعطال وسلوكها أثناء الإيقاف الطارئ.

تطلب المراجعة العملية حسابًا لفقد الضغط ومقارنته بمنحنى مروحة الرادياتير أو منحنى مروحة التهوية. وينبغي أن يحدد أيضًا الحالة التي يجري تقييمها: مرشحات نظيفة، أو مرشحات متسخة، أو حمل مقنن، أو أعلى درجة حرارة محيطة في الموقع، أو أكثر أوضاع المخمد تقييدًا. ولا يمثل الحساب دون افتراضات معلنة أساسًا موثوقًا للقبول.

راعِ درجة الحرارة المحيطة والارتفاع وأنماط التشغيل الموسمية

تقلل درجة الحرارة المحيطة المرتفعة هامش التبريد. كما يغيّر الارتفاع الكبير كثافة الهواء وقد يؤثر في كل من انتقال الحرارة وأداء المحرك. وينبغي معالجة هذه الظروف باستخدام وثائق خفض الأداء حسب الموقع المقدمة من مورّد المحرك والرادياتير، بدلًا من عوامل التصحيح العامة المنسوخة من مشروع غير ذي صلة.

تمثل المناخات الباردة تحديًا مختلفًا. فقد يؤدي تصميم حاوية للتهوية في الطقس الحار فقط إلى تبريد المحرك بشكل مفرط عند الحمل المنخفض، أو تشجيع التكثف، أو صعوبة الحفاظ على درجة حرارة داخلية مستقرة. ويمكن النظر في المخمدات المزودة بمحركات، ومصاريع الرادياتير، والمراوح متغيرة السرعة، وأجهزة التحكم الحراري، وسخانات الحاوية وفقًا لواجب التشغيل. والنقطة المهمة هي التنسيق: يجب ألا تتعارض ضوابط التهوية مع ضوابط تبريد المحرك.

بالنسبة لمشاريع طاقة الغاز ذات الحمل المتغير، راجع حالة الحمل المنخفض وكذلك الحمل الكامل. فقد تكون الحاوية مقبولة عند القدرة المقننة، لكنها غير مناسبة لأجهزة التحكم الإلكترونية خلال فترات طويلة من الحمل الجزئي إذا كانت مسارات تدفق الهواء أو نقاط ضبط التحكم مرتبة بشكل سيئ.

تحتاج السلامة وكشف الغاز وقابلية الصيانة إلى مراجعة مستقلة

الغاز الطبيعي أخف من الهواء في الظروف العادية، لذلك يجب أن يأخذ أي تقييم موثوق للتسرب في الحسبان الأماكن التي يمكن أن ينتقل إليها الغاز ويتراكم فيها داخل الحاوية أو فراغ السقف. وينبغي مراجعة فتحات التهوية وكواشف الغاز ومنطق الإيقاف الطارئ واختيار المعدات الكهربائية ومتطلبات المناطق الخطرة المحلية كنظام واحد. وتعتمد المتطلبات الدقيقة على الولاية القضائية للمشروع، واللوائح المعمول بها، وترتيب نظام الغاز؛ ولا ينبغي افتراضها استنادًا إلى رسم قياسي للحاوية.

يؤثر الوصول لأغراض الصيانة أيضًا في أداء التهوية على المدى الطويل. فالمرشحات التي لا يمكن استبدالها بسهولة تميل إلى البقاء في الخدمة مدة طويلة جدًا. وتنسد الشاشات، وتتجمع المخلفات على فتحات التهوية، ويمكن أن تتدهور المواد الصوتية في البيئات القاسية. وفّر نقاط فحص يسهل الوصول إليها وحدد ما يجب على المشغلين التحقق منه: الضغط التفاضلي عند توفره، وحالة المروحة، وحركة المخمد، واتجاهات درجة حرارة الحاوية، والعلامات المرئية لإعادة تدوير هواء التصريف.

بالنسبة للمشاريع التي توحّد عدة قدرات، قد تكون المقارنات مع مجموعة مولدات غاز طبيعي بقدرة 250 كيلوواط مفيدة، لكن لا ينبغي ببساطة تحجيم تفاصيل التهوية وفقًا لقدرة المولد. فقد تغير أبعاد الحاوية واختيار الرادياتير والأهداف الصوتية وتكوين المحرك نظام تدفق الهواء بشكل كبير.

ما الذي يجب طلبه قبل اعتماد تصميم الحاوية

يجب أن يتضمن التقديم الفني السليم لمولد غاز بقدرة 300 كيلوواط داخل حاوية مخطط التهوية، وأسهم اتجاه تدفق الهواء، والمساحات الحرة لفتحات التهوية، ومنحنيات الرادياتير والمروحة، وتقدير فقد ضغط النظام، وحالة درجة الحرارة المحيطة التصميمية، ودرجات الحرارة الداخلية المسموح بها، وفلسفة التحكم للمراوح أو المخمدات. كما يجب أن يوضح متطلبات الخلوص الخارجي اللازمة لمنع إعادة التدوير.

يعكس عمل AMICO في التحكم في طاقة الغاز ومعدات المولدات وخدمات حقول النفط والطاقة الموزعة سبب أهمية هذا التنسيق: فالتهوية ليست تفصيلًا ميكانيكيًا معزولًا. بل تتداخل مع أداء المحرك، وضوابط الطاقة، والمعالجة الصوتية، وإنشاء الموقع، وممارسات التشغيل. وينبغي أن تظل الحاوية التي تتم تهويتها بشكل صحيح في الرسم قابلة للخدمة بعد اتساخ المرشحات وتغير الطقس وتشغيل المولد ضمن دورات العمل الفعلية.

قبل الإصدار للتصنيع، أكد نقطة أخيرة: يجب أن يتطابق حساب تدفق الهواء مع التكوين الفعلي للحاوية، وليس مع تخطيط سابق يحتوي على حواجز أقل أو قنوات أقصر أو فتحات أكبر. فهذا الفحص الواحد يمنع نسبة كبيرة من مشكلات ارتفاع الحرارة التي يمكن تجنبها بعد التشغيل التجريبي.
