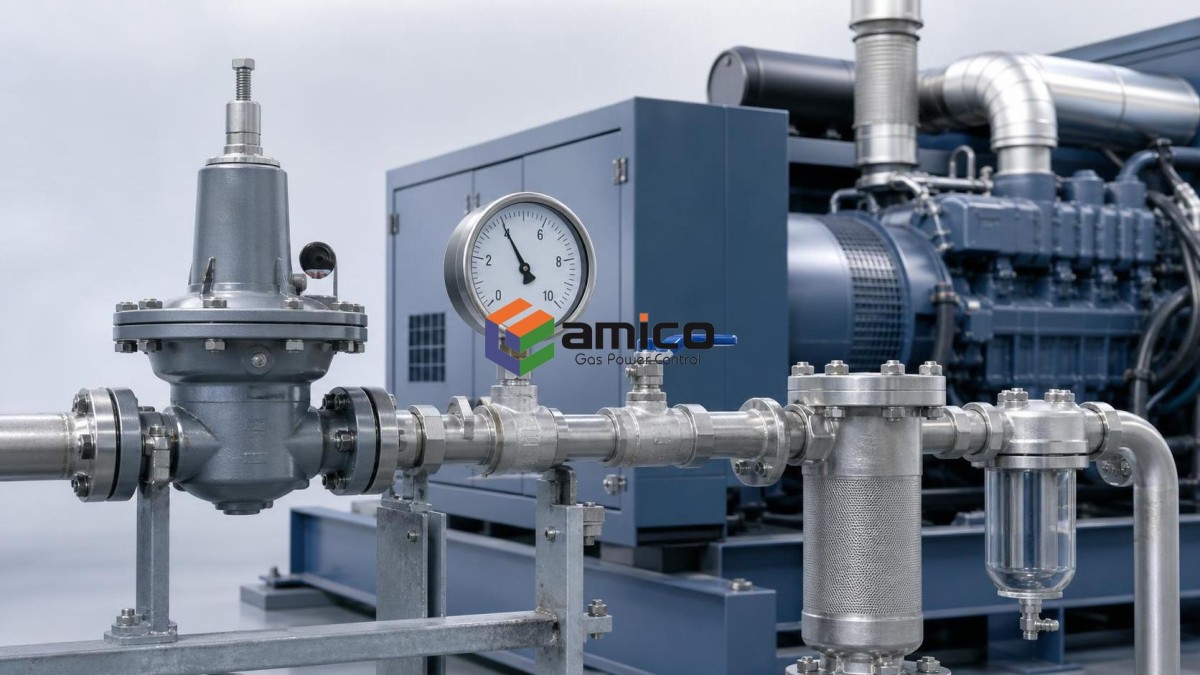

كيفية فحص منظم الضغط بعد تقلب حمل المولد

كيفية فحص منظم الضغط بعد تقلب حمل المولد

بعد تقلب حمل المولد، يمكن أن يؤدي تعطل منظم الضغط بسرعة إلى عدم استقرار الخرج، واختلال توازن الوقود، وعمليات إيقاف متكررة. وبالنسبة إلى فرق الصيانة وخدمات ما بعد البيع، تُعد معرفة كيفية فحص منظم الضغط بدقة أمرًا ضروريًا لاستعادة أداء المولد ومنع حدوث إجهاد إضافي للنظام. يوضح هذا الدليل نقاط الفحص الرئيسية، وعلامات التحذير الشائعة، والفحوصات العملية اللازمة لتشخيص مشكلات المنظم بكفاءة في أنظمة المولدات العاملة بالغاز.

عندما يبدأ مولد الغاز في التذبذب بعد تغير مفاجئ في الحمل، تتجه فرق كثيرة مباشرةً إلى نظام الإشعال أو إعدادات الحاكم أو لوحة التحكم. وهذا أمر مفهوم، ولكن في العمل الميداني غالبًا ما يكون منظم الضغط هو أول موضع تظهر فيه المشكلة بوضوح. فإذا لم يتمكن من الحفاظ على ضغط الخرج ثابتًا، فسيواصل المحرك محاولة التكيف مع حالة وقود متغيرة. ويظهر ذلك في صورة انحراف السرعة، أو عدم انتظام استجابة العادم، أو تأخر التعافي، أو عمليات فصل مزعجة تبدو غير مرتبطة بالمشكلة إلى أن تراقب منظومة الغاز عن كثب.

فيما يلي قائمة الفحص التي يحتاج إليها معظم الفنيين فعليًا في الموقع.

ابدأ بالعرض، وليس بالقطعة

قبل لمس منظم الضغط، تأكد من نوع تقلب الحمل الذي حدث. فقد تؤدي زيادة الحمل المرحلية، أو الرفض المتكرر للحمل، أو سوء التوازي، أو عدم استقرار إمداد الغاز upstream إلى شكاوى متشابهة. وقد يكون المنظم هو المكوّن المعطل، أو قد يكون ببساطة يُظهر تأثير مشكلة أخرى.

• تحقق من سجل الإنذارات وتسلسل الأحداث. هل تعثر المحرك أولًا، أم تغير ضغط الغاز أولًا؟
• اسأل المشغل عما إذا كان التقلب قد حدث أثناء قبول الحمل، أو خفضه، أو أثناء التشغيل المستقر.
• قارن اتجاهات جهد المولد وتردده وضغط الوقود إذا كان جهاز التحكم يحتوي على سجلات.

يوفر هذا القدر البسيط من السياق الوقت. فعادةً ما تظهر مشكلة المنظم في صورة عدم استقرار توصيل الوقود مع تغير الطلب، وليس مجرد خلل كهربائي منفرد.

ابحث عن علامات التحذير التي يميل الفنيون إلى تجاهلها

تكون بعض أعطال المنظم واضحة: غشاء متسرب، أو مقياس تالف، أو برغي ضبط مكسور، أو تجمد، أو فتحة تهوية مسدودة. أما الأعطال الأخرى فتكون أقل وضوحًا. إذ تستمر الوحدة في التشغيل، لكن الاستجابة تصبح بطيئة ولا يبدو المحرك مستقرًا مطلقًا.

• يتجاوز ضغط الخرج قيمته بعد انخفاض الحمل، ثم يعود ببطء.
• ينخفض الضغط بشكل مفرط أثناء التقاط الحمل، ويستغرق التعافي وقتًا أطول من المعتاد.
• يهتز جسم المنظم أو يصدر صوت طرق متكرر.
• تظهر إنذارات نسبة الغاز إلى الهواء رغم أن مكونات الإشعال في حالة جيدة.
• كانت هناك حاجة إلى إعادة الضبط اليدوي بشكل متكرر للحفاظ على تشغيل المجموعة.

إذا كان أحدهم قد حاول بالفعل تجاوز المشكلة من خلال فتح المنظم أو إحكامه بشكل متكرر، فدوّن ذلك قبل إجراء أي اختبار. فالإفراط في الضبط ميدانيًا أمر شائع، وقد يخفي العطل الأصلي.

أجرِ الفحص الميكانيكي قبل الاختبار أثناء التشغيل

عادةً ما تجد الفرق ذات الخبرة شيئًا مفيدًا في هذه المرحلة. افحص المنظم وخط الغاز القريب منه كوحدة واحدة، وليس كمكوّن معزول.

1. تحقق من وجود تسرب خارجي حول الوصلات الملولبة، والفلنجات، وخطوط النبض، ومسارات التهوية، ومنافذ أجهزة القياس. وإذا كان إجراء الموقع يسمح بذلك، فاستخدم طريقة كشف التسرب المعتمدة لهذا التركيب.
2. افحص فتحة التهوية. فقد تجعل فتحة التهوية المسدودة منظم الضغط يتصرف بصورة غير متوقعة، خصوصًا بعد التغيرات السريعة في الحمل.
3. ابحث عن التلوث: انتقال الزيت، أو الغبار، أو قشور الصدأ، أو المكثفات، أو الرواسب اللزجة. وفي أنظمة الغاز، غالبًا ما يتسبب التلوث في بطء حركة المنظم قبل حدوث العطل الكامل.
4. تحقق مما إذا كانت صمامات العزل في المنبع والمصب موجودة بالكامل في الوضع المقصود. فقد تحاكي الصمامات المفتوحة جزئيًا عدم استقرار المنظم.
5. افحص الدعامات وإجهاد الأنابيب. فقد لا يحافظ المنظم الواقع تحت إجهاد ميكانيكي بسبب عدم محاذاة الأنابيب على إعداداته باستمرار.

إذا كان للمنظم عنصر مرشح في المنبع، فافحصه أيضًا. فقد يتسبب المرشح المسدود جزئيًا في انخفاض الضغط تحت الحمل، ويجعل الفريق يستبدل منظمًا لا يزال صالحًا للخدمة.

راقب سلوك الضغط أثناء انتقالات الحمل الفعلية

لا تخبرك القراءة الساكنة عند سرعة الخمول إلا بالقليل. فالاختبار المفيد هو كيفية استجابة منظم الضغط عند تغير طلب الوقود. استخدم أجهزة قياس معايرة كلما أمكن، وقارن ضغط المنبع بضغط الخرج المنظم أثناء تطبيق زيادة حمل محكومة.

ما تبحث عنه ليس الرقم فحسب، بل شكل الاستجابة أيضًا. ففي الأنظمة المستقرة، ينخفض الضغط قليلًا عند قبول الحمل ثم يتعافى بسلاسة. أما المنظمات التي تعاني من مشكلات فتنخفض بشدة، أو تتذبذب، أو تتعافى ببطء شديد. وإذا ظل ضغط المنبع ثابتًا بينما تأرجح ضغط المصب، فإن الاشتباه يتجه بقوة إلى المنظم أو إلى انسداد قريب منه. أما إذا تأرجح الجانبان، فقد تكون المشكلة في جانب الإمداد.

توخَّ الحذر عند التعامل مع براغي الضبط

في هذه المرحلة قد تؤدي النوايا الحسنة إلى حدوث أعطال إضافية. إذا كان الإعداد الأساسي غير معروف، فلا تبدأ في تدوير المنظم عشوائيًا أثناء عدم استقرار المولد. سجّل موضعه الحالي أولًا، وراجع وثائق المعدة، وتأكد من حدود الموقع. إن تغيير نقطة الضبط دون التأكد من حالة المنبع قد يجعل أداء المحرك يبدو أفضل ضمن نطاق حمل واحد وأسوأ في جميع النطاقات الأخرى.

يكتسب هذا الأمر أهمية أكبر في وحدات الغاز ذات الاحتراق الفقير، لأن التحكم في الوقود مرتبط باستقرار الاحتراق. فحزمة مثل 250kW Containerized Gas Genset، التي تستخدم تحكمًا إلكترونيًا في السرعة وتحكمًا مغلق الحلقة في وقود الاحتراق الفقير، لا تزال تعتمد على ضغط غاز منظم ومستقر للحفاظ على استجابة سلسة أثناء تغيرات الحمل. ولا تستطيع أنظمة التحكم التعويض إلا ضمن نطاقها المصمم.

اعرف متى لا يكون المنظم هو السبب الجذري

تخسر فرق خدمات ما بعد البيع الوقت عندما تُصنَّف كل حالة تقلب على أنها مشكلة في منظم الضغط. وهناك بعض الحالات التي يكون فيها استبداله مبكرًا هو التصرف الخاطئ عادةً.

• تكون استجابة المحرك ضعيفة فقط ضمن نطاق حمل محدد. وقد يشير ذلك إلى ضبط التحكم أو تحديد خريطة الهواء والوقود، وليس إلى تنظيم الضغط وحده.
• تغير تركيب الغاز في المنبع【قيد التحقق】. فقد تؤثر الاختلافات في جودة الغاز على الاحتراق وعلى أداء المنظم الظاهري.
• تكون أحداث التوازي خشنة، لكن تحميل الوحدة المفردة مستقر. تحقق من منطق المزامنة وتقاسم الحمل.
• تكون إشارات الضغط غير متسقة بين قراءات أجهزة القياس وقراءات جهاز التحكم. فقد يؤدي خط مستشعر أو مرسل معيب إلى توجيه الفريق في الاتجاه الخاطئ.

في المجموعات الموجودة داخل حاويات، قد يجعل تخطيط المساحة هذا الأمر أكثر صعوبة أحيانًا، لأن عدة مكونات للوقود والتحكم تكون متقاربة. وبالنسبة إلى الوحدات من فئة AMC250NS، خذ دقيقة إضافية لتتبع مسار الغاز فعليًا بدلًا من الاعتماد على الذاكرة وحدها أو على مخطط جزئي.

ما ينبغي تسجيله قبل مغادرة الموقع

لا يكتمل الفحص المنظم عند إعادة تشغيل مجموعة المولدات. سجّل الشكوى السابقة للعطل، وضغط المنبع، وضغط المصب، وحالة الحمل أثناء الاختبار، والتعديلات التي أُجريت، والأجزاء التي نُظفت أو استُبدلت، وما إذا تم التحقق من الوحدة أثناء تطبيق زيادة حمل فعلية. فهذا السجل مهم في المرة التالية التي تُظهر فيها الآلة نفسها عدم استقرار متقطعًا.

إذا اضطررت إلى اتخاذ قرار ميداني، فاجعله بسيطًا: لا تستبدل منظم الضغط لمجرد حدوث تقلب في الحمل بالقرب منه. استبدله عندما يُظهر الفحص أنه لا يستطيع الحفاظ على ضغط مصب مستقر، أو أنه يستجيب بصورة غير طبيعية عند تغير الطلب، أو أن به أعطالًا ميكانيكية واضحة أو أعطالًا مرتبطة بالتلوث. أما ما عدا ذلك، فيحتاج إلى مستوى إضافي من الفحص قبل استبدال القطع.

يؤدي هذا النهج عادةً إلى إعادة المولد إلى الخدمة بسرعة أكبر، مع عدد أقل من الزيارات المتكررة.
