كيف تؤثر معالجة غازات العادم في تصميم تهوية غرفة المولدات

كيف يؤثر نظام معالجة العادم في تصميم تهوية غرفة المولد

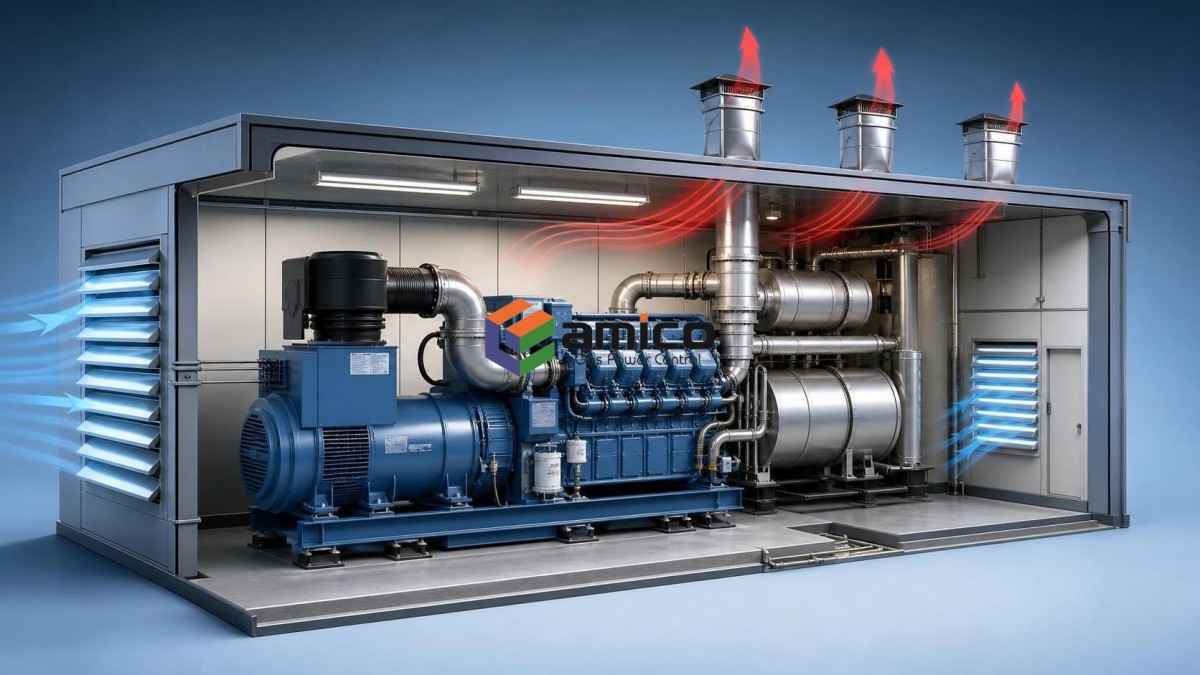

في تخطيط غرفة المولد، تبدأ الصعوبة عادةً عندما تتم إضافة نظام التحكم في الانبعاثات في مرحلة متأخرة من التصميم. فعلى الورق، يقع نظام معالجة العادم في جهة تصريف المحرك. أما داخل الغرفة، فإنه يغير مقاومة تدفق الهواء، والحرارة المشعة، ومساحة الوصول لأعمال الصيانة، وأحيانًا حتى موقع فتحات دخول الهواء. ولهذا السبب، فإن معالجة العادم ليست مجرد مسألة مرتبطة بالمعالجة اللاحقة للعادم، بل تعيد تشكيل استراتيجية التهوية المحيطة بمجموعة المحرك.

يتمثل أول خطأ في التصميم في التعامل مع خط العادم كما لو كان يقتصر على إخراج الغازات من المبنى. فعند إدخال المحفزات المؤكسدة، وكواتم الصوت، والعزل الحراري، أو المكونات المرتبطة بالجسيمات، يصبح مسار العادم مصدرًا للحرارة داخل الغرفة وعنصرًا مسببًا لفقدان الضغط في النظام ككل. وإذا تم تجاهل هذا الحمل الإضافي، فقد تظل مروحة التهوية تحقق معدل تدفق الهواء الاسمي، ومع ذلك ترتفع درجة حرارة غرفة المولد أكثر من المتوقع، خاصةً حول جهة المولد، وحوامل الكابلات، وممر الصيانة.

ويظهر ذلك بشكل مختلف من مشروع إلى آخر. ففي محطة داخلية مدمجة ذات فتحات جدارية محدودة، تعتمد الغرفة غالبًا على إدخال الهواء القسري والاستخراج القسري. وفي هذه الحالة، قد تشغل معدات معالجة العادم الحيز العلوي الذي يتجمع فيه الهواء الساخن ويخرج. أما في مبنى صناعي أكبر ذي حيز سقف واسع، فتكمن المشكلة بدرجة أقل في درجة حرارة الغرفة الإجمالية، وبدرجة أكبر في جيوب الحرارة الموضعية بالقرب من مجمع العادم، والوصلات المرنة، وغطاء نظام المعالجة. قد تكون قدرة المحرك في الغرفتين متطابقة، لكن تحدي تخطيط التهوية ليس واحدًا.

ومن الأسئلة المفيدة أثناء مراجعة التخطيط: أين توجد معدات المعالجة اللاحقة بالنسبة إلى مسار هواء التبريد المدفوع بالمحرك؟ فإذا مر خط العادم المعالج فوق منطقة تصريف هواء المشع أو كان قريبًا من مسار سحب هواء الاحتراق، فقد يتدهور أداء التهوية حتى عندما تبدو أبعاد مجاري الهواء مناسبة. فنمط تدفق الهواء أهم من الاعتماد على مواصفات المروحة وحدها.

الحرارة هي عادةً القيد الخفي

تميل معالجة العادم إلى رفع درجات حرارة الأسطح في المناطق التي يجب أن يتمكن المشغلون من الوصول إليها لأغراض الفحص. وحتى عند تحديد العزل، نادرًا ما تتصرف الغرف الفعلية مثل المخططات الحرارية المثالية. فقد ترتخي المشابك، وتُزال أغطية العزل أثناء الصيانة ثم يعاد تركيبها بشكل غير مثالي، كما تشع الحرارة إلى الزوايا ذات حركة الهواء الضعيفة. وفي غرف المولدات الصغيرة، قد تدفع هذه الحرارة الإضافية الظروف المحيطة إلى ما يتجاوز المستوى المقبول بالنسبة إلى لوحة التحكم، أو شاحن البطارية، أو عزل الكابلات.

وهذا أحد أسباب فصل الفرق ذات الخبرة بين حسابين غالبًا ما يتم الخلط بينهما: تدفق هواء تبريد المحرك وإزالة حرارة الغرفة. فقد تكون لمجموعة المحرك متطلبات محددة مسبقًا لتدفق هواء المشع، إلا أن معالجة العادم تضيف حملًا حراريًا منفصلًا إلى الحيز. وإذا أُدرج الحملان في تقدير تقريبي واحد، فقد يبدو التصميم كافيًا، مع استمرار ارتفاع درجة حرارة مناطق الصيانة إلى مستويات لا تتيح تشغيلًا موثوقًا.

وتصبح هذه المسألة أكثر حساسية في مشاريع الغاز الحيوي. فقد تتغير جودة الغاز، كما أن أنظمة المعالجة الموجودة قبل المحرك لا تلغي كل متغيرات التشغيل. وعند تركيب مجموعة غاز حيوي داخل المبنى، ينبغي أن يتيح تصميم التهوية هامشًا للتغير في درجات حرارة العادم وظروف الصيانة، بدل افتراض نقطة تشغيل مستقرة تمامًا. وينطبق ذلك على وحدات مثل مولد الغاز الحيوي بقدرة 160kW، لا سيما عندما تحتوي الغرفة أيضًا على معدات مناولة الغاز، ومسارات الكابلات، ووحدات مساعدة تتنافس على الحيز نفسه.

يغير فقدان الضغط أكثر من أنبوب العادم

هناك أيضًا سلسلة من ردود الفعل التصميمية التي يتم إغفالها في مراحل التنسيق المبكرة. إذ تزيد مكونات معالجة العادم الضغطَ العكسي، ولذلك غالبًا ما يصبح توجيه الأنابيب أكثر دقة: عدد أقل من الانحناءات، ومسارات أقصر، ودعم أفضل، ومعالجة أنظف للمكثفات. وبمجرد تغيير المسار، غالبًا ما يتعين أيضًا نقل فتحات التهوية. فقد تصبح فتحة التهوية التي بدت موضوعة جيدًا في الرسم المعماري قريبة جدًا من قسم عادم ساخن، أو قد تقوم مروحة بتصريف الهواء في منطقة تحتاج إلى مساحة وصول لصيانة فحص المحفز.

ولهذا السبب، ينبغي ألا يتم اعتماد تهوية غرفة المولد قبل تحديد مفهوم معالجة العادم بشكل عام على الأقل. فالانتظار إلى مرحلة لاحقة يؤدي عادةً إلى أحد ثلاثة حلول وسط: مراوح أكبر ذات استهلاك أعلى للطاقة، أو مجاري هواء غير عملية يصعب صيانتها، أو قبول ظروف عمل أكثر حرارة باعتبارها “طبيعية”. ولا يُعد أي من هذه الخيارات مثاليًا، كما أن إصلاحها بعد التركيب يكون أكثر تكلفة.

وعمليًا، غالبًا ما تكون المشاريع ذات الارتفاع المنخفض للسقف هي الأقل تسامحًا مع الأخطاء. فالفصل الرأسي بين معدات العادم الساخنة ومنطقة الخدمة المشغولة يكون محدودًا. وفي هذه الغرف، قد يكون التركيز على تدفق الهواء الاتجاهي وحجب مناطق الحرارة المشعة أكثر فعالية من مجرد زيادة حجم الهواء. فزيادة تدفق الهواء لا تحل مشكلة إعادة الدوران تلقائيًا.

ما الذي يحتاج عادةً إلى التحقق منه في الموقع

قبل اعتماد ترتيب التهوية النهائي، تستحق عدة ظروف في الموقع فحصًا مباشرًا بدل افتراضها من خلال الرسومات:

• ما إذا كانت مجموعة معالجة العادم موجودة داخل الغرفة، أو في حاوية منفصلة، أو جزئيًا في الخارج.
• حجم الخلوص المطلوب للصيانة حول كواتم الصوت، وأغطية المحفزات، والمصارف، والأجزاء المرنة.
• ما إذا كان هواء الدخول يمكن أن ينتقل مباشرةً إلى جهة الاستخراج دون المرور عبر مناطق المحرك والمعدات الساخنة.
• ما إذا كانت أجهزة سلامة الغاز، وحوامل الكابلات، وخزائن التحكم موضوعة في الحيز العلوي الساخن نفسه.
• كيفية تنفيذ تنظيف المرشحات وصيانة المروحة بعد وضع نظام العادم في مكانه.

قد تبدو هذه الفحوصات أساسية، لكنها غالبًا ما تحدد مدى عملية الغرفة بعد عام من التشغيل. فتصميم التهوية الذي يعمل في يوم التشغيل الأول ليس دائمًا التصميم الذي يظل عمليًا بعد تكرار عمليات الوصول إلى أجزاء العادم الساخنة لأغراض الصيانة.

وبالنسبة إلى مواقع الطاقة الموزعة، حيث تكون الغرفة جزءًا من منطقة مرافق أكبر بدلًا من كونها محطة طاقة مستقلة، تصبح دقة التخطيط أكثر أهمية. وتعكس أعمال AMICO في معدات طاقة الغاز، وتطبيقات الطاقة الموزعة، وبيئات الخدمات المرتبطة بحقول النفط واقعًا مشتركًا: فنادرًا ما تكون غرفة المولد صندوقًا فارغًا بُني فقط من أجل تدفق الهواء. فهي تشترك في المساحة مع معالجة الوقود، والأنظمة الكهربائية، وأجهزة التحكم، ومسارات التشغيل. ولذلك يجب النظر إلى معالجة العادم باعتبارها جزءًا من منظومة الغرفة، لا مكونًا معزولًا يُضاف بعد اختيار المولد.

قرارات التهوية التي تحافظ على كفاءتها بمرور الوقت

هناك بعض قرارات التصميم التي تكون أسهل باستمرار من حيث التشغيل والصيانة. ومن بينها الحفاظ على مسار معالجة عادم مدمج وسهل الوصول. ومنها أيضًا إبقاء مسار واضح لتدفق الهواء من المدخل إلى مصادر الحرارة ثم إلى المخرج. ويتمثل القرار الثالث في توفير مساحة كافية لفحص الدعامات، والعزل، والوصلات دون إجبار الفنيين على العمل في أكثر مناطق الغرفة حرارةً وسكونًا.

عندما يستخدم المشروع وحدة غاز حيوي مثل الطراز AMC160GFJ-PZ، بقدرة مقدرة تبلغ 160kW (200kVA) وجهد 400V، ينبغي أن تراعي مراجعة التهوية ليس تبريد المحرك والاستخراج العام للهواء من الغرفة فحسب، بل أيضًا كيفية تأثير ترتيب معالجة العادم في سهولة الصيانة بمرور الوقت. وتزداد أهمية ذلك عما تتوقعه فرق كثيرة، لأن الغرفة التي يصعب الوصول إليها تكون غالبًا غرفة تُكتشف فيها المشكلات الحرارية والمشكلات المتعلقة بالعادم في وقت متأخر.

لا تُعرَّف غرفة المولد الجيدة بأكبر مروحة أو أكثر مجاري الهواء تعقيدًا، بل بأنها الغرفة التي يظل فيها نظام معالجة العادم، واتجاه تدفق الهواء، والمسافات بين المعدات، ومنطق الصيانة متسقًا عندما تكون المحطة ساخنة وتحت الحمل وحان موعد صيانتها. وعادةً ما تكون هذه هي النقطة التي يتوقف عندها تصميم التهوية عن كونه مجرد عمل على الرسومات، ويبدأ في إظهار ما إذا كانت الغرفة قد صُممت فعلًا للتشغيل.
